| Wandernder Leuchtpunkt |
 |
 |
Letztmalig
dran rumgefummelt: 10.12.03 17:21:14 |
Nach Klaus Schlenzig in Das
Bauplanbastelbuch 2 Seite 272 ff.
1. Schaltungsbeschreibung
2. Schaltplan
3. Leiterplattenentwürfe
| 1.
Schaltungsbeschreibung |
|
|
 |

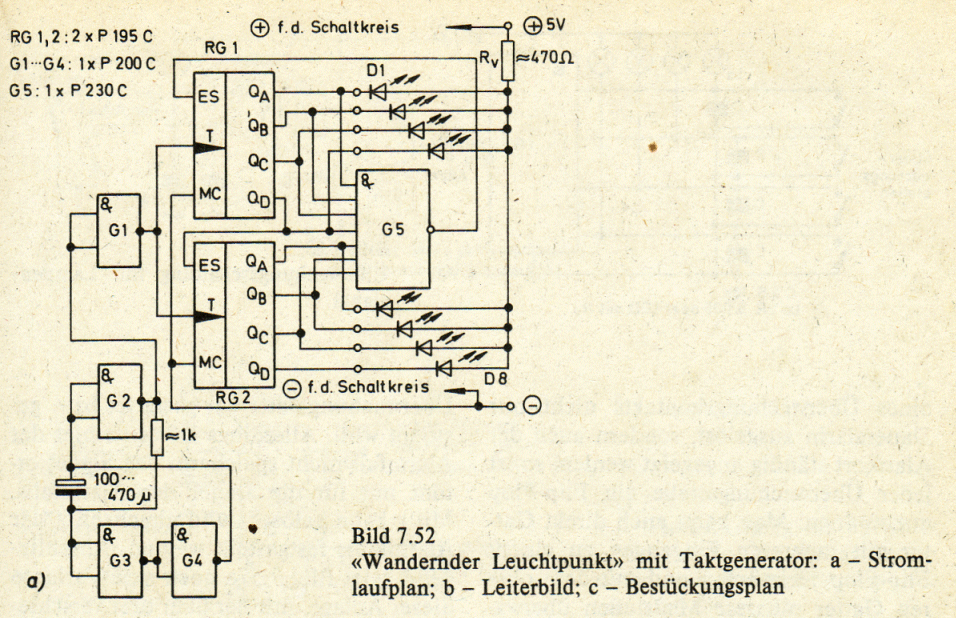

Von einem TTL-Taktgenerator versorgt, können 1 und 2 4-Bit-Schieberegister z. B. für dekorative Zwecke einen wandernden Leuchtpunkt erzeugen. Die Schaltung nach
Bild 1 ist für zwei D195 optimal ausgelegt, da dann der zur Verknüpfung der
Ausgänge notwendige D130 maximal genutzt werden kann. Für kleinere Einheiten
empfehlen sich Leuchtdioden. Bei größeren gewünschten Lampenleistungen, gemäß' den Prinzipien von Abschnitt 7.4.9., sind Transistoren bzw.
Transistorkombinationen erforderlich, die auch die auftretenden
Lampen-Kaltsromstöße aufnehmen können. Beispiel: GD160 eignet sich für Kaltstromstöße bis 3A, also z.B. für 12-V-/5-W-Kfz-Lampen.
Je nach Transistorverknüpfung entsteht ein umlaufender Dunkel- oder Hellpunkt.

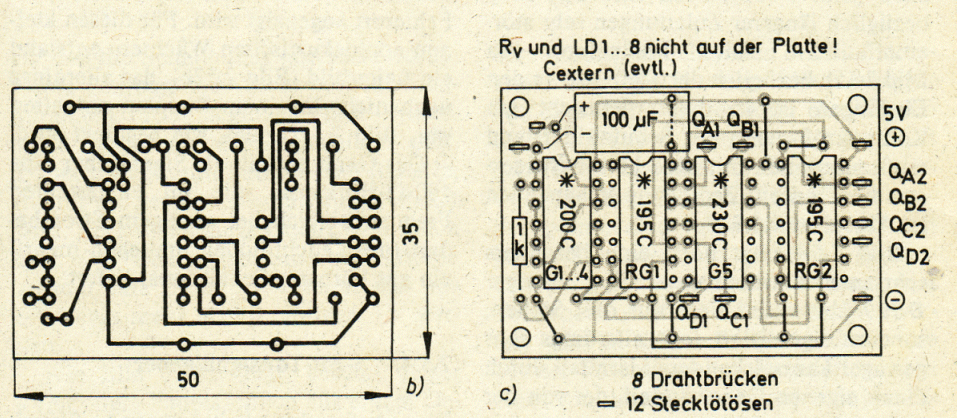

Diese z. B. für Ausstellungszwecke recht interessante Schaltung wurde um einen Taktgenerator ergänzt (Bild 7.52a) und auf einer Leiterplatte vom Format 35 mm x 50 mm untergebracht (Bild
2). Sie wurde zu nächst mit typofex-eLctronie-universal-Elementen hergestellt. Der Generator liefet etwa Sekundenimpulse. Die Leiterplatte kann jetzt - erweitert
um ein für jene Bauplan spezifisches Detail - von der typoflex-Folie zu Bauplan 56 gewonnen werden, in dem diese Schaltung für eine: ganz anderen Zweck neu eingesetzt
worden ist.
