  1. Funktionsfotos
  2. Komplexerer Melodiegenerator mit Funktionsauswahl

1. Einfacher Melodiegenerator mit Schaltung und EPROM-Listing history menue scroll up

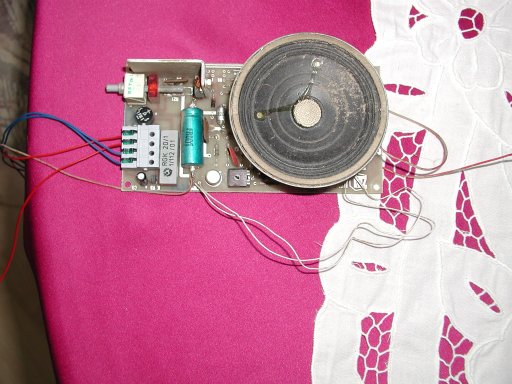

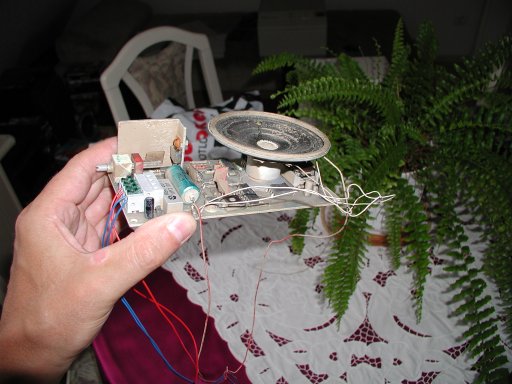

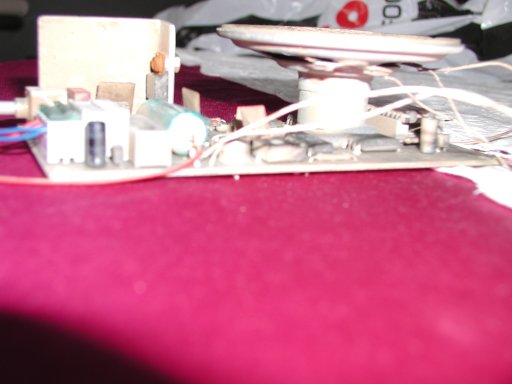

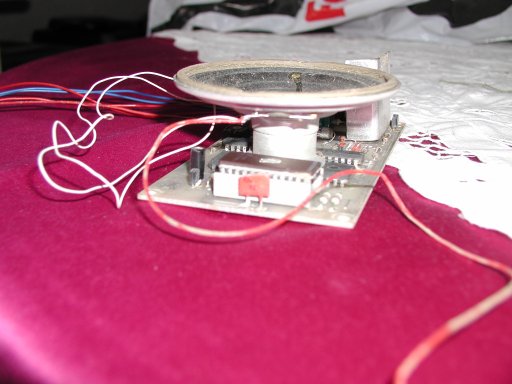

Gesamtansicht des Melodiegenerators

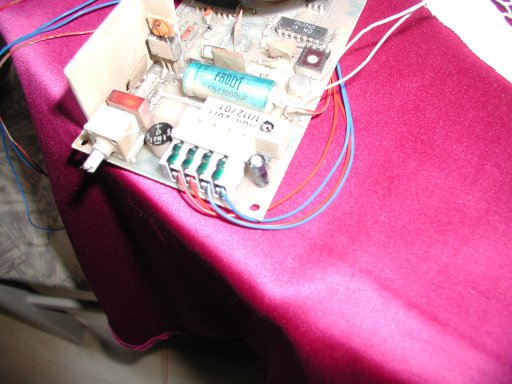

Gesamtansicht des Melodiegenerators

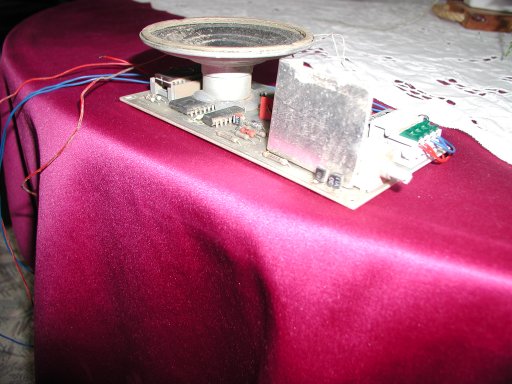

Gesamtansicht des Melodiegenerators

Gesamtansicht des Melodiegenerators

Gesamtansicht des Melodiegenerators

Gesamtansicht des Melodiegenerators
2. Komplexer Melodiegenerator mit Funktionsauswahl aus dem VEB Metallurgie-Elektronik Leipzig 1988 history menue scroll up

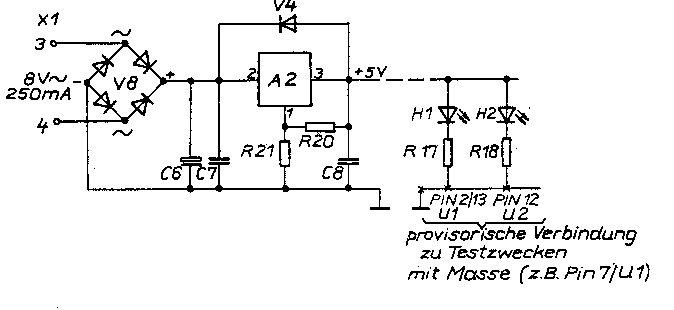

Spannungsversorgung

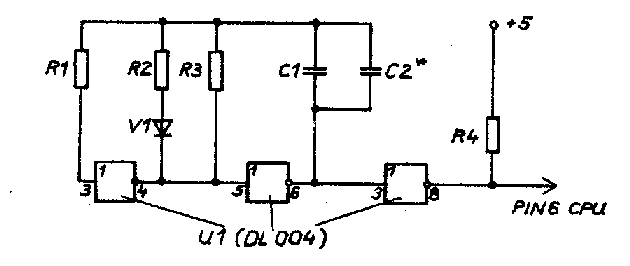

Taktversorgung

  • Taktfrequenz beträgt ca. 2,45 MHz

  • Gate 3/8 verbessert die Flankensteilheit beim Schalten

  • R4 zieht den Pegel des Taktes auf stabiles H (aktiver Pull-up)

  • Widerstand R3 in Verbindung mit C1 ist frequenzbestimmend - zum Feinabgleich ist C2 vorgesehen

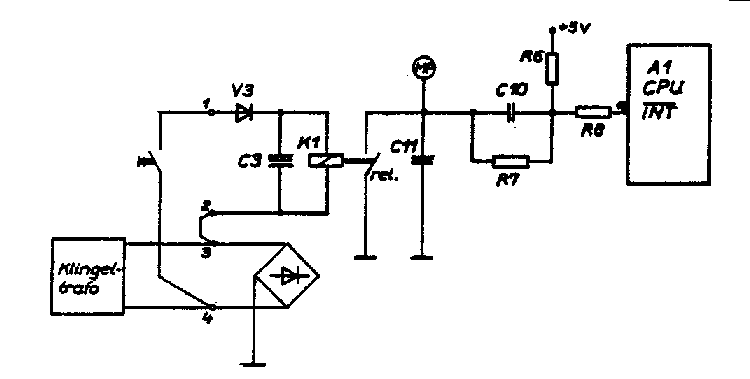

Melodiestartimpuls erzeugen

  • der Startimpuls wird als Interrupt (Pin 16) benötigt

  • der Rechner führt eine Programmunterbrechung aus und startet ein Initialisierungsprogramm zum Abspielen der jeweils nächsten Melodie

  • da nur negative Impulse INT auslösen, ist eine wirkungsvolle Methode gegeben, um Dauerklingeln zu unterbinden

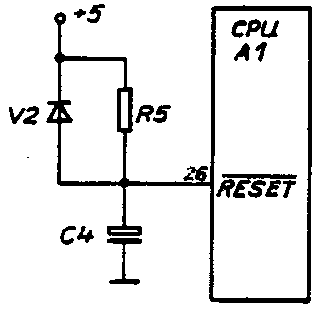

RESET- und Startimpulserzeugung

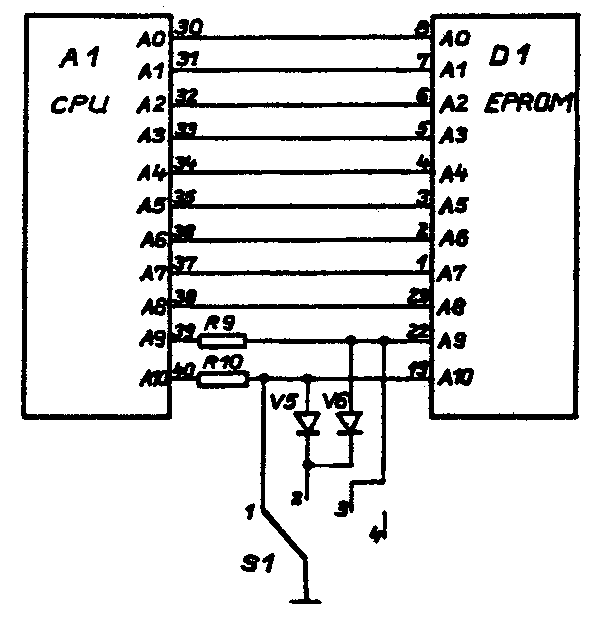

Adress-Logik für den EPROM

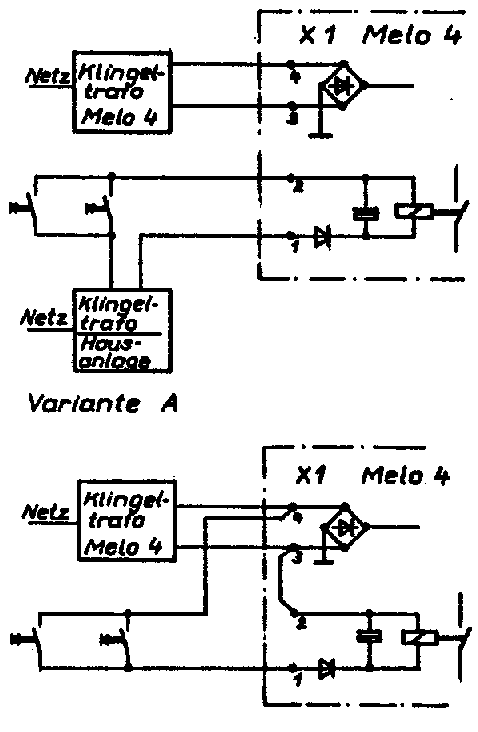

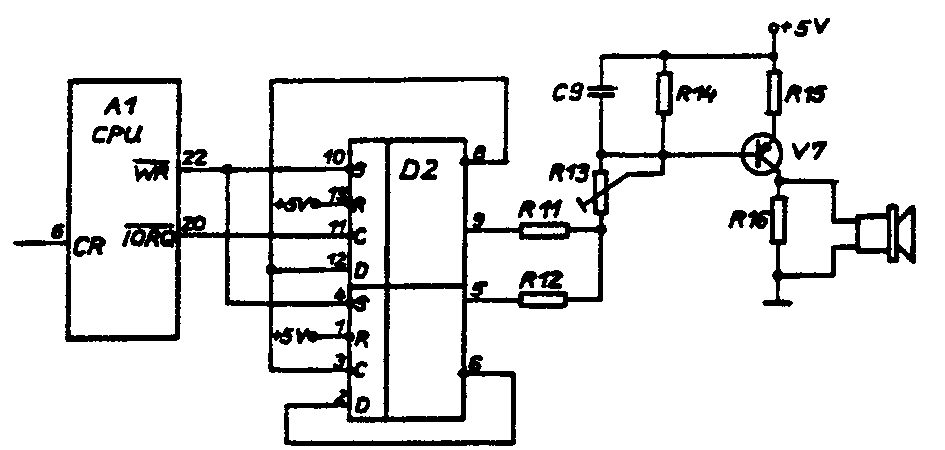

Anschlussvarianten
