| Beispiel 3 zur PIO-Programmierung | |
Letztmalig dran rumgefummelt: 28.09.20 17:15:54 | |

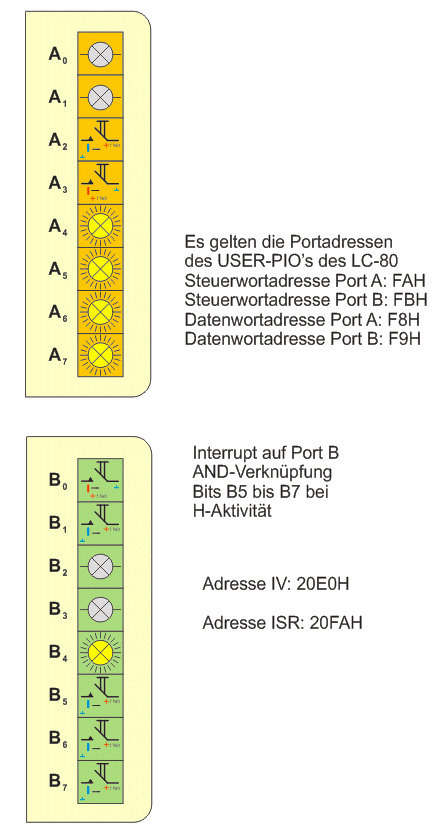

Aufgabe: Realisieren Sie die notwendige Software nach der unten stehenden Schaltung - der Inhalt der ISR besteht lediglich in einem Kommentar
... die Aufgabe - und das ist alles!!! 2020 als Training!!!
... das
Projekt auch als CorelDraw-Datei im Format 11.0
Lösungsalgorithmus: Durch entsprechendes Laden des Registers A und anschließendes Schreiben auf die entsprechenden Programmier- bzw. Datenports werden die beiden Ports des PIO programmiert Adressen sind hier 06H sowie 07H. Anschließend können über die Datenwort-Adressen - natürlich entsprechend der Betriebsart Daten ein- bzw. ausgelesen werden.
Anmerkungen zur Hardware:
Adresskonfiguration der verwendeten Hardware
Wir zerlegen das Gesamtproblem und
analysieren die Teilprozesse - wir können die Funktionalitäten aus dem Inhalt
des Registers A sowie der zugehörigen Portadresse direkt eruieren:
|
M1 |
M2 | M3 | M4 |
| ???
|
???
|
???
|
???
|
|
MXX? |
MXX?? | ||
| LD A, 010H OUT (005H), A
|
| ... Projektgestaltung PIO-Programmierung mit vollständiger ISR | ... Projekt-Entsprechung - kein "überflüssiger Ballast"! | ... Delphi-Projekt PIO-Programmierung |
|
|
|
|
|
