Beispiel 0 zur PIO-Programmierung

Letztmalig dran rumgefummelt: 09.10.20 09:45:35

... die Basis-Aufgabe:

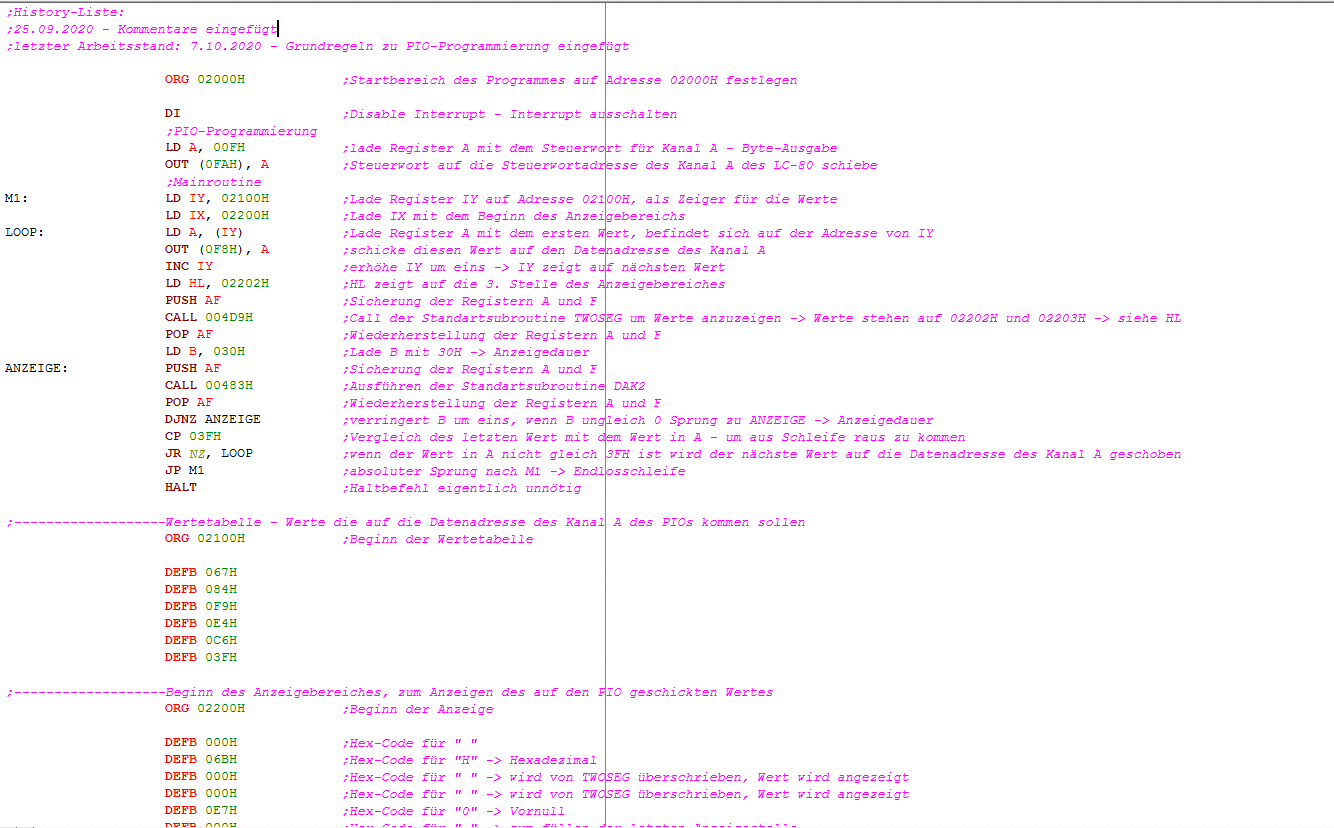

;von Manuel Wache am 25.09.2020

;Betriebsart für den Kanal A des PIO 1 auf dem LC-80: Byte-Ausgabe

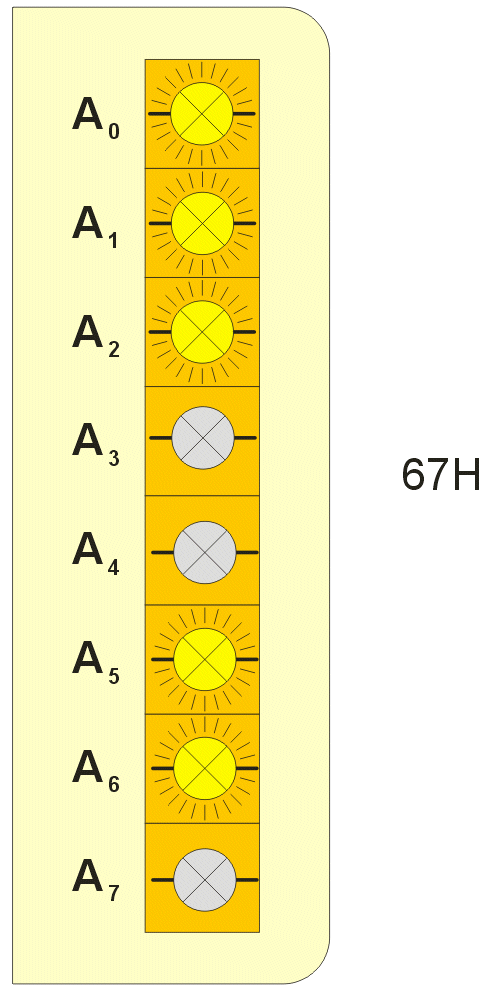

;Schicken Sie folgende Bytefolge auf den Port A des User-POIO's:
;67H
;84H

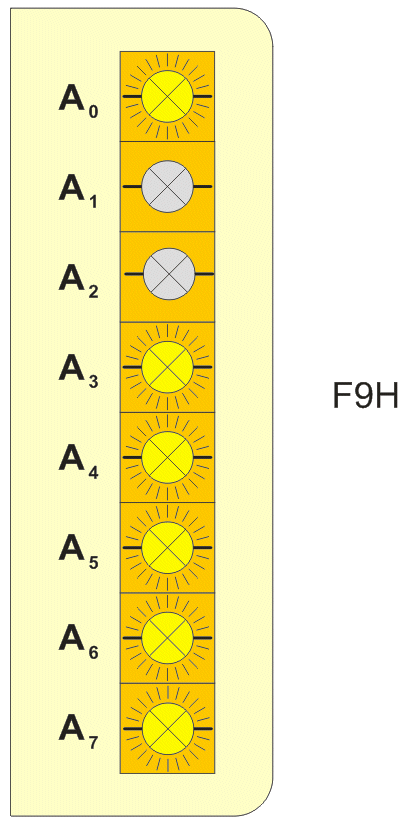

;F9H
;E4H
;C6H
;3FH

;letzter Arbeitsstand: 25.09.2020 - Kommentare eingefügt

... die Aufgabe - und das ist alles!!! 2020 als Training!!!

... das Projekt auch als CorelDraw-Datei im Format 11.0

Lösungsalgorithmus: Durch entsprechendes Laden des Registers A und anschließendes Schreiben auf die entsprechenden Programmier- bzw. Datenports werden die beiden Ports des PIO programmiert Adressen sind hier  0FAH sowie 0F8H. Anschließend können über die Datenwort-Adressen - natürlich entsprechend der Betriebsart Daten ein- bzw. ausgelesen werden.

Anmerkungen zur Hardware:

• Startadresse des Programms ist die 2000H

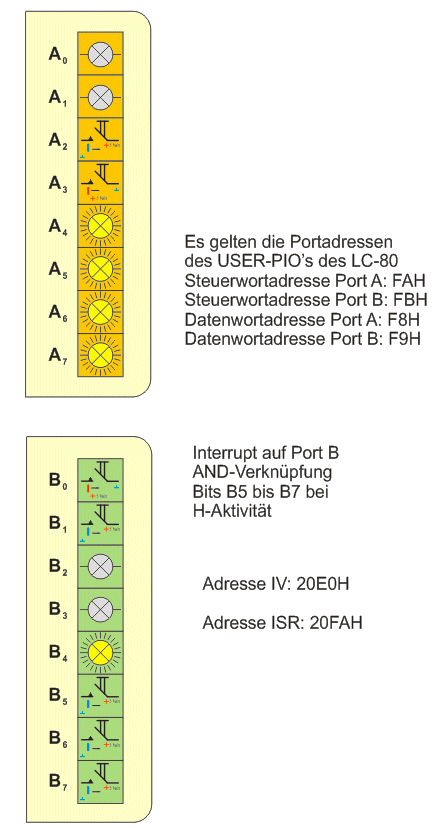

• Steuerwortadresse Kanal A = FAH
• Datenwortadresse Kanal A = F8H

Adresskonfiguration der verwendeten Hardware

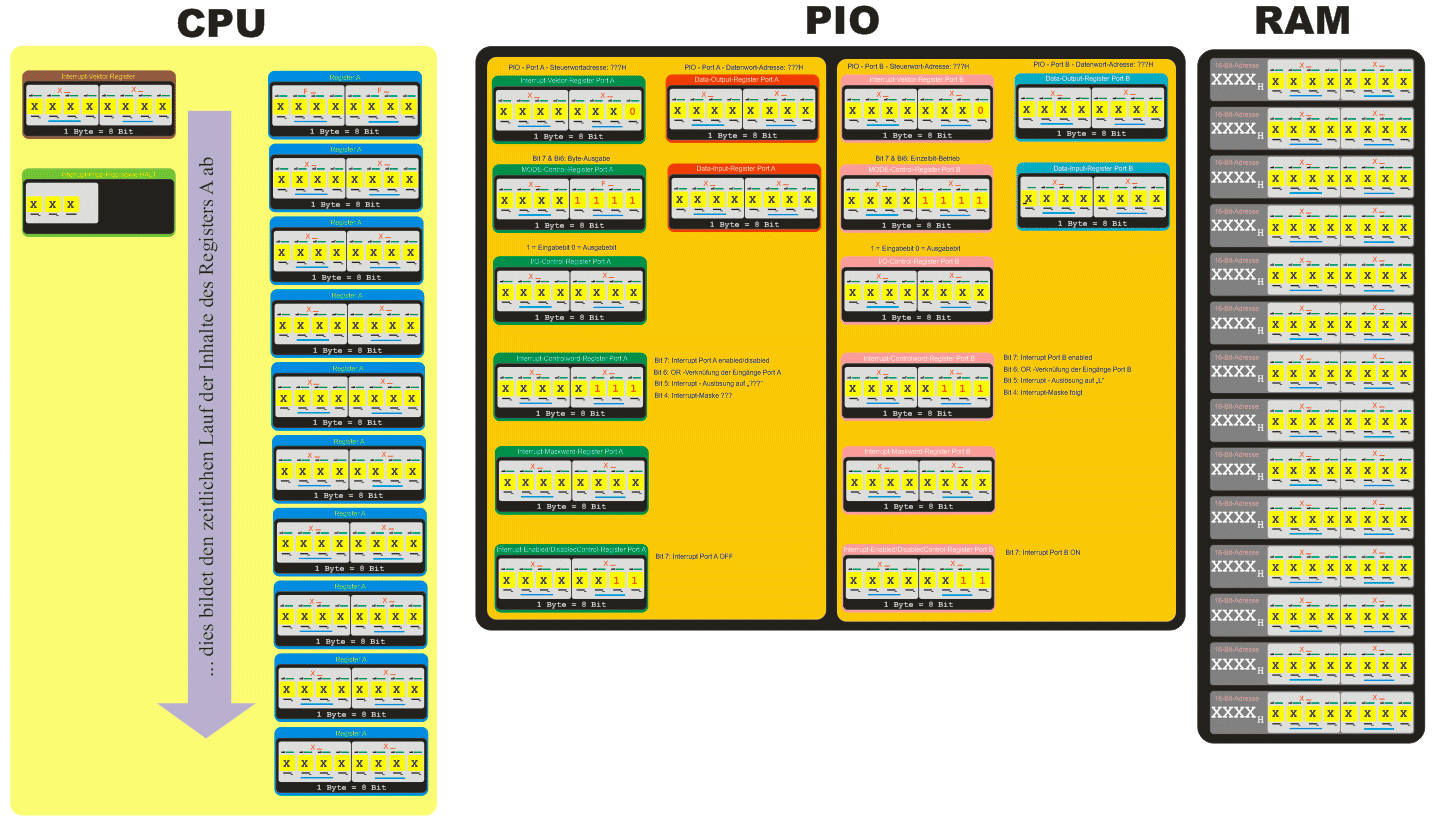

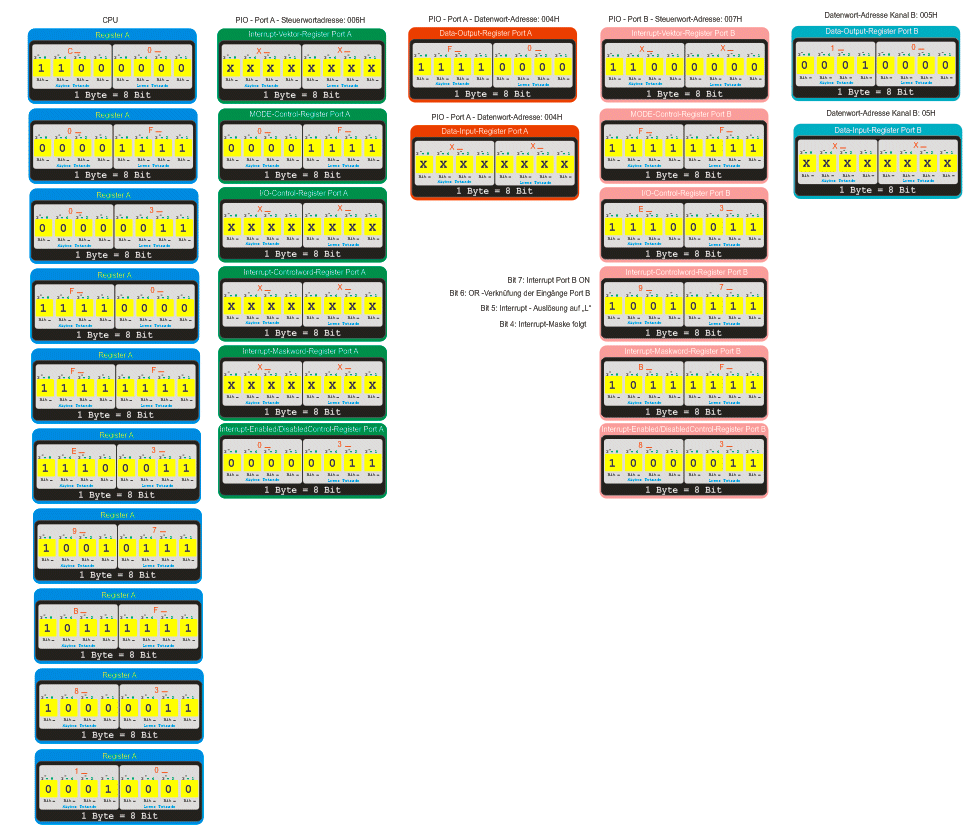

Wir zerlegen das Gesamtproblem und analysieren die Teilprozesse - wir können die Funktionalitäten aus dem Inhalt des Registers A sowie der zugehörigen Portadresse direkt eruieren:


M1	M2	M3	M4

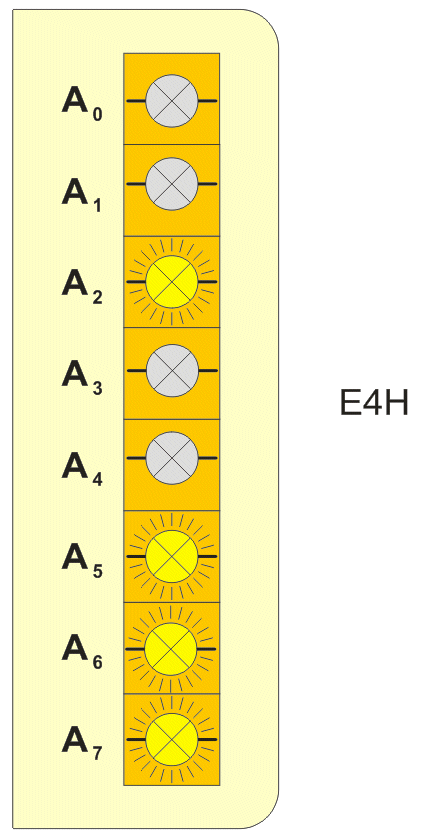

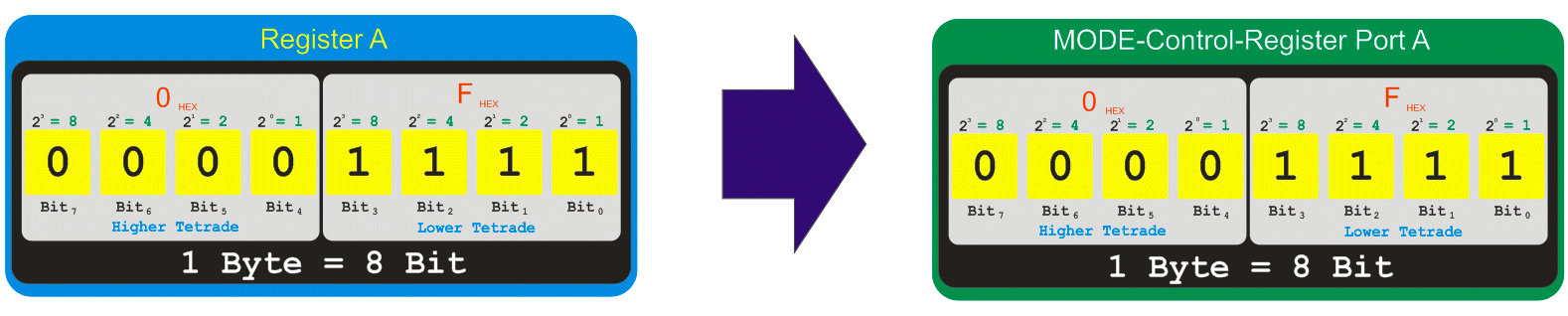

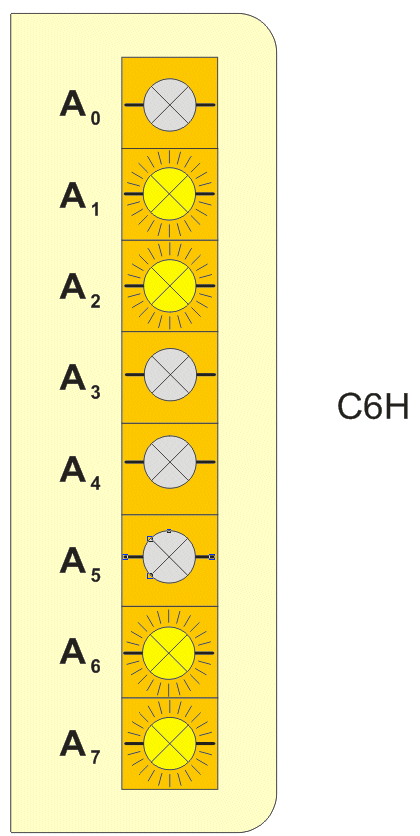

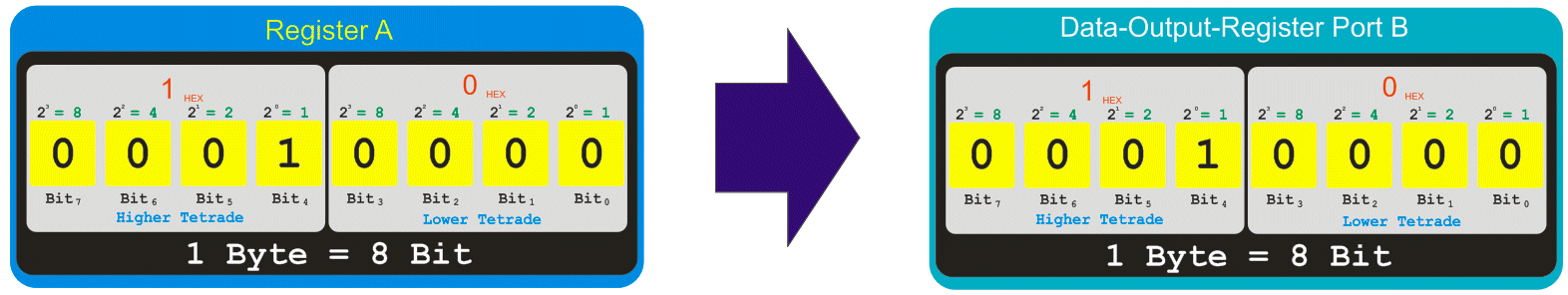

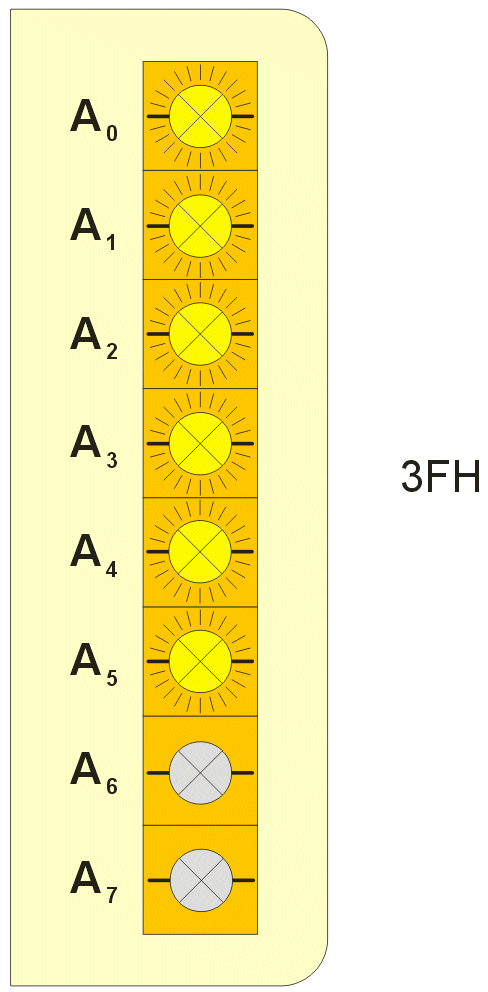

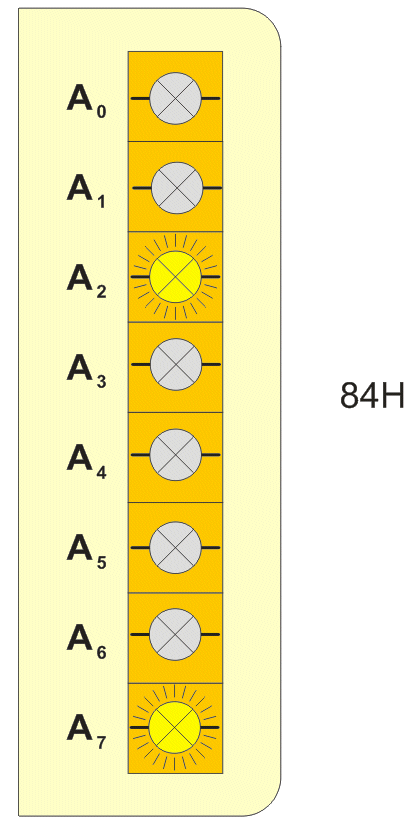

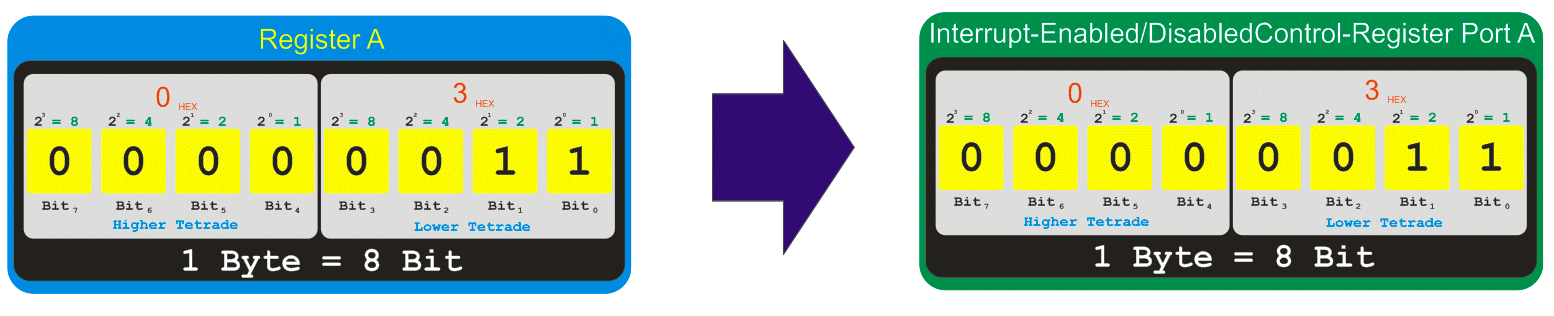

LD A, 010H OUT (005H), A Ergebnis Schritt 10 Datenwort auf den Datenport B eingetragen 1 gesetzte Bits bilden auf der Ausgangs-Seite eine eingeschaltete Lampe ab Datenwort 10H in das Datenwort-Register-Register Port B geschrieben	???   Ergebnis Schritt 2 ???	??? Ergebnis Schritt 3 ???	??? Ergebnis Schritt 4 ???
Basis-Lösung	... Ausgabe mit Block-Transferbefehlen	... Ausgabe mit Block-Transferbefehlen sowie automatischen REPEAT	Basis-Lösung

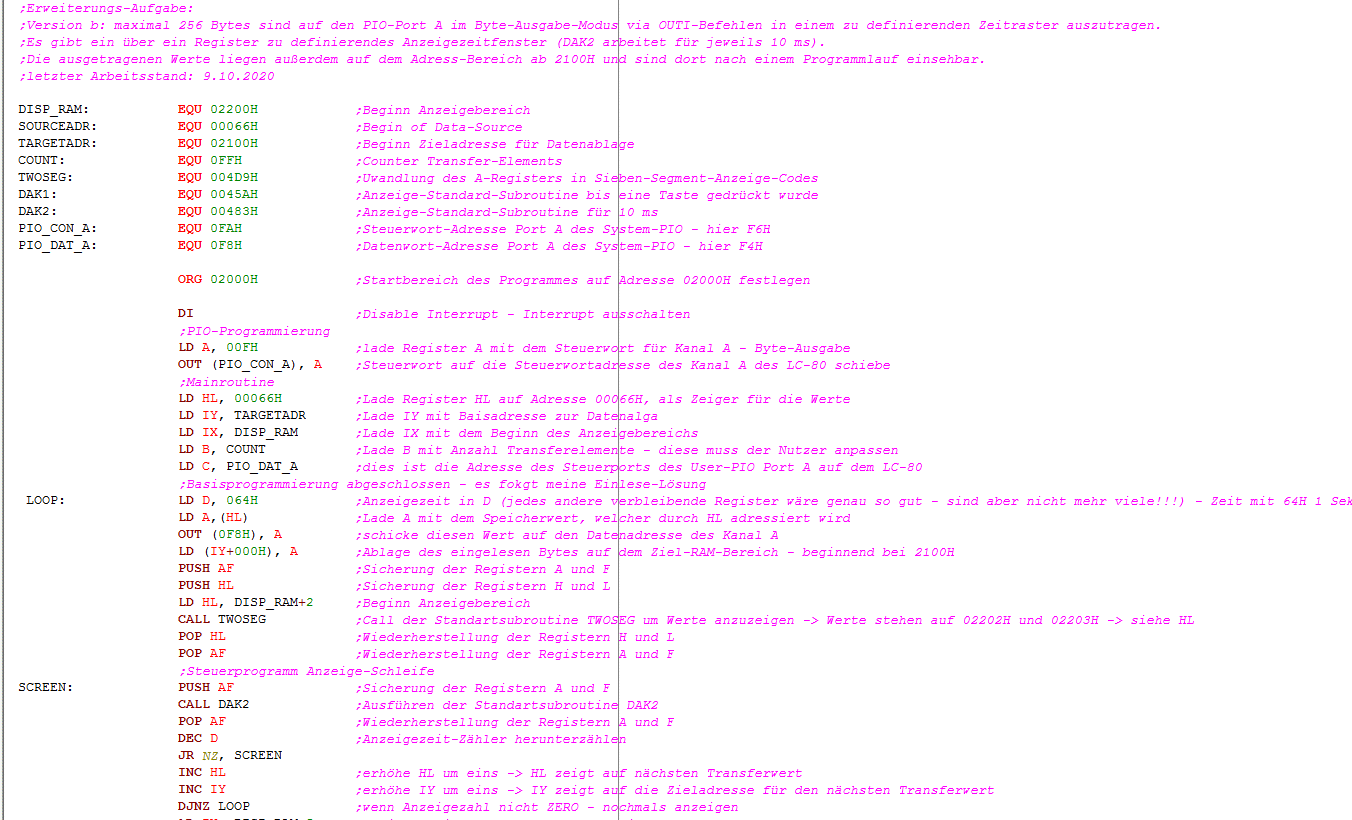

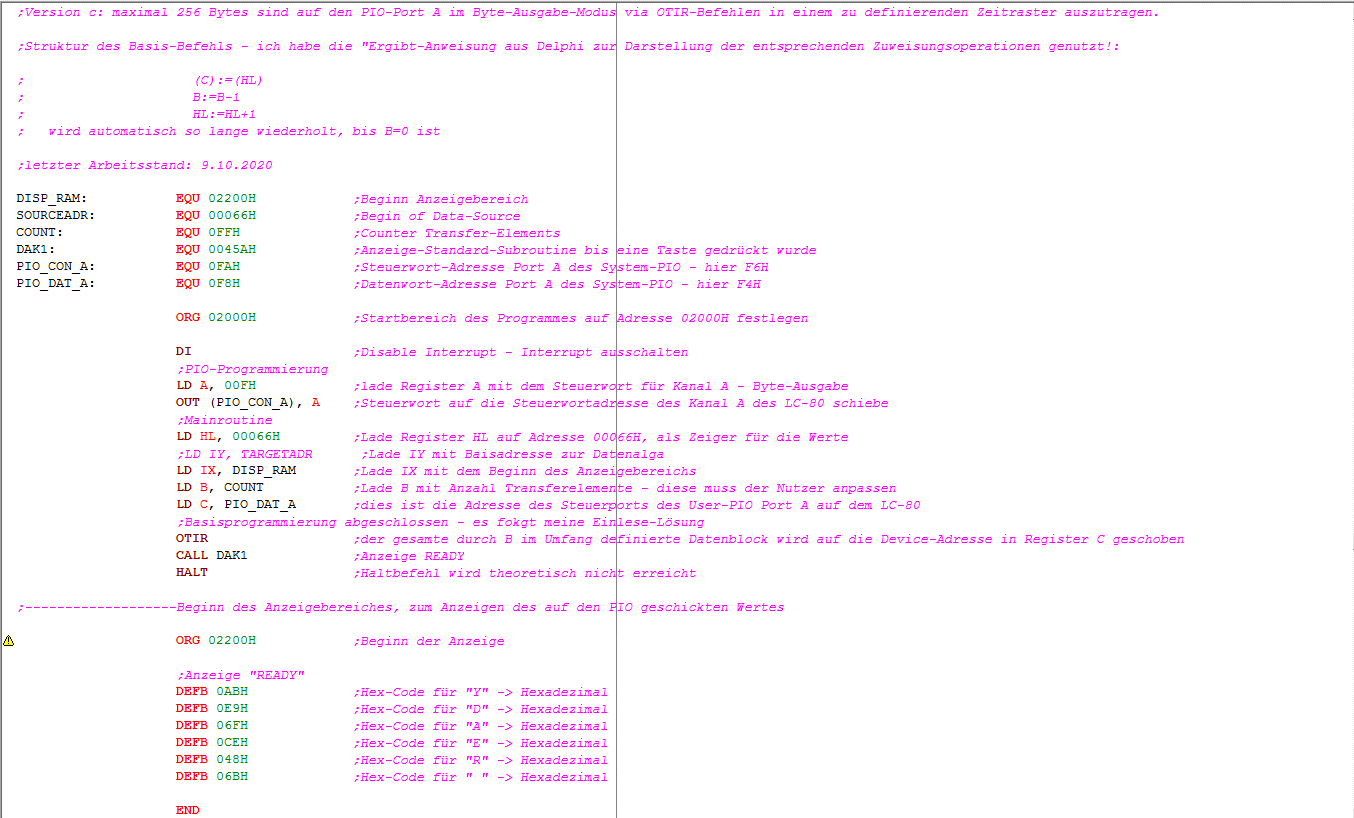

... Lösungsvorschlag von Manuel Wache am 25.9.2020!!!   Projekt als A-Side Assembler Datei	... Lösungsvorschlag am 9.10.2020!!!   Projekt als A-Side Assembler Datei	... Lösungsvorschlag am 9.10.2020!!!   Projekt als A-Side Assembler Datei

Allgemeine FLAG-Wirkung	FLAG-Wirkung auf OP-Code-Gruppen
Alphabetisch sortierte Dokumentation	FLAG Teile I	FLAG Teile 2
... Projektgestaltung PIO-Programmierung	... Projekt-Entsprechung	... Delphi-Projekt PIO-Programmierung
... das gesamte Projekt-Beispiel in grafischem Ablauf ... das Projekt auch als CorelDraw-Datei im Format 11.0	... das gesamte Projekt-Beispiel in grafischem Ablauf ... das Projekt auch als CorelDraw-Datei im Format 11.0	... kommt nicht so schnell!!!

PIO-Programmierung - die Übersicht	... der PIO - die Details zum gesamten IC	Programmierungsbeispiele für Interrupt-Steuerungen
PIO-Programmierung	Kieser/Meder Mikroprozessortechnik - die U880-Bibel - der PIO	A-Side Assembler-Projekte mit Interrupt-Steuerung
