Beispiel 2 zur CTC-Programmierung mittels Interrupt-Auslösung

Letztmalig dran rumgefummelt: 11.04.21 18:45:09

Aufgabe: Eine Anzeige der einzelnen Segmente im Display soll so erfolgen, dass man das Erreichen eines CTC-Interrupts auch optisch registrieren kann.

Prinzipschaltplan - der Kombination Anzeige sowie Tastatur	elektronisch korrekter Schaltplan
... das würde funktionieren - die Eingänge an Port B sind jetzt sauber auf "H" vorgespannt und bei Taster-Betätigung wird "L" gesendet	... das würde funktionieren - die Eingänge an Port B sind jetzt sauber auf "H" vorgespannt und bei Taster-Betätigung wird "L" gesendet ... das Projekt auch als CorelDraw-Datei im Format 11.0

Lösungsalgorithmus: ????

Anmerkungen zur Hardware:

• Startadresse des Programms ist die 02000H
• Steuerwortadresse Kanal A = 0FAH
• Steuerwortadresse Kanal B = 0FBH
• für fremde Hardware müssen diese Kanaladressen angepasst werden!!!

Beispiel für eine  Anweisungstabelle in vollständiger Mnemoic-Codierung

Wir zerlegen das Gesamtproblem und analysieren die Teilprozesse - wir können die Funktionalitäten aus dem Inhalt des Registers A sowie der Portadresse eruieren:


Steuerwort-Zusammenstellung CTC Kanal 0	Programmierung System-PIO Port A

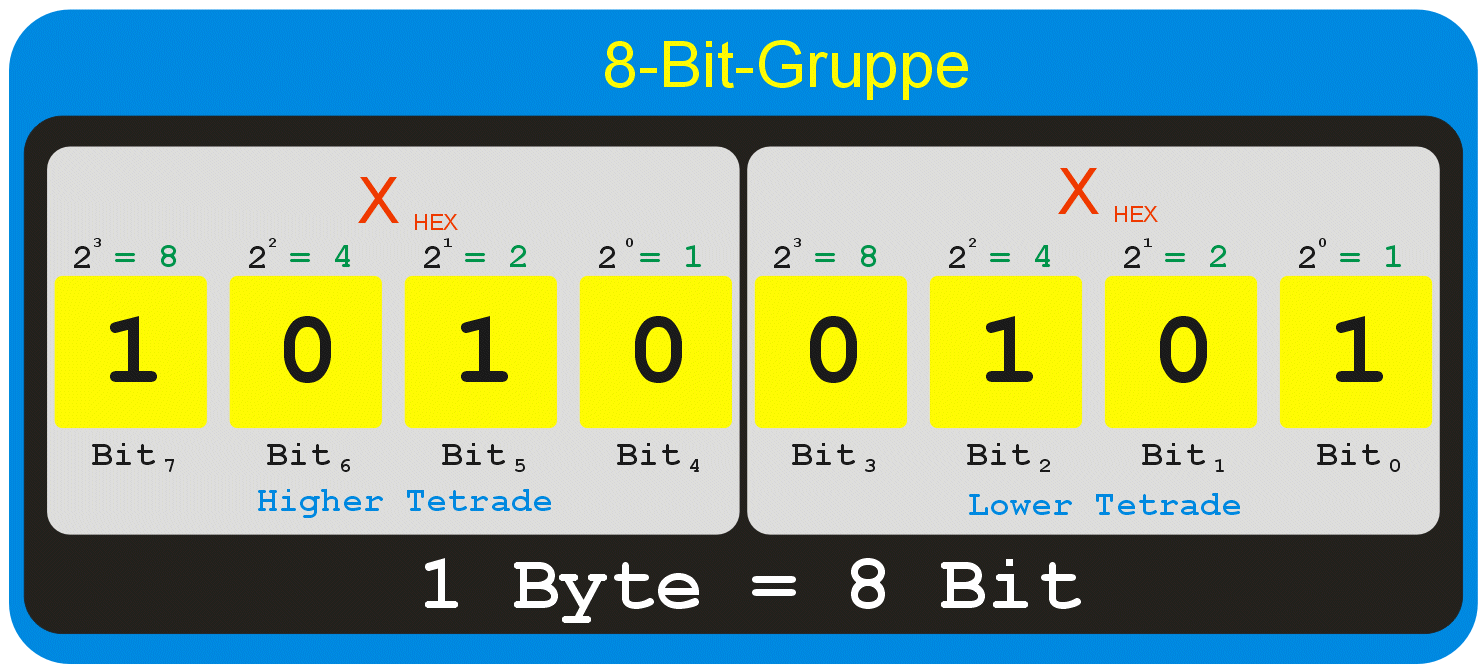

LD A, 0A5H ;CTC Kanalsteuerwort - setzt sich wie folgt zusammen: ;Steuerwortkennung Bit 0 gleich "1" ;kein Kanal-RESET - Bit 1 gleich "0" ;Zeitkonstante folgt Bit 2 gleich "1" ;kein externer TRIGGER - Bit 3 gleich "0" ;SLOPE L-Flanke - Bit 4 gleich "0" ;256/16 - Vorteiler 256 - Bit 5 gleich "1" ;MODE Zeitgeber - Bit 6 gleich "0" ;Interrupt EI/DI - Freigabe Bit 7 gleich "1" OUT (C), A ;Steuerwort auf Kanaladresse Programmierungssteuerwort CTC-Kanal 0 ... das Projekt auch als CorelDraw-Datei im Format 11.0	;Programming System-PIO - Port A ;Port A auf Byte-Ausgabe LD C, SYST_PIO_A_CONT ;Steuerwort-Portadresse für System-PIO - Port A LD A, 00FH ;Betriebsarten-Steuerwort User-PIO Port A - Byte-Ausgabe OUT (C), A ;Ausgabe Register A über Port mit Adresse FAH LD C, SYST_PIO_A_DATA ;Datenwort-Portadresse für System-PIO - Port A ;das nachfolgende Byte im Register A entscheidet ;welche Segmente oder Dezimalpunkt ;zur Anzeige gelangen LD A, 000H ;Datenwert auf User-PIO - Port A (entspricht dem Dezimalpunkt) OUT (C), A ;auf Datenport eintragen Programmierung System-PIO-Port A ... das Projekt auch als CorelDraw-Datei im Format 11.0

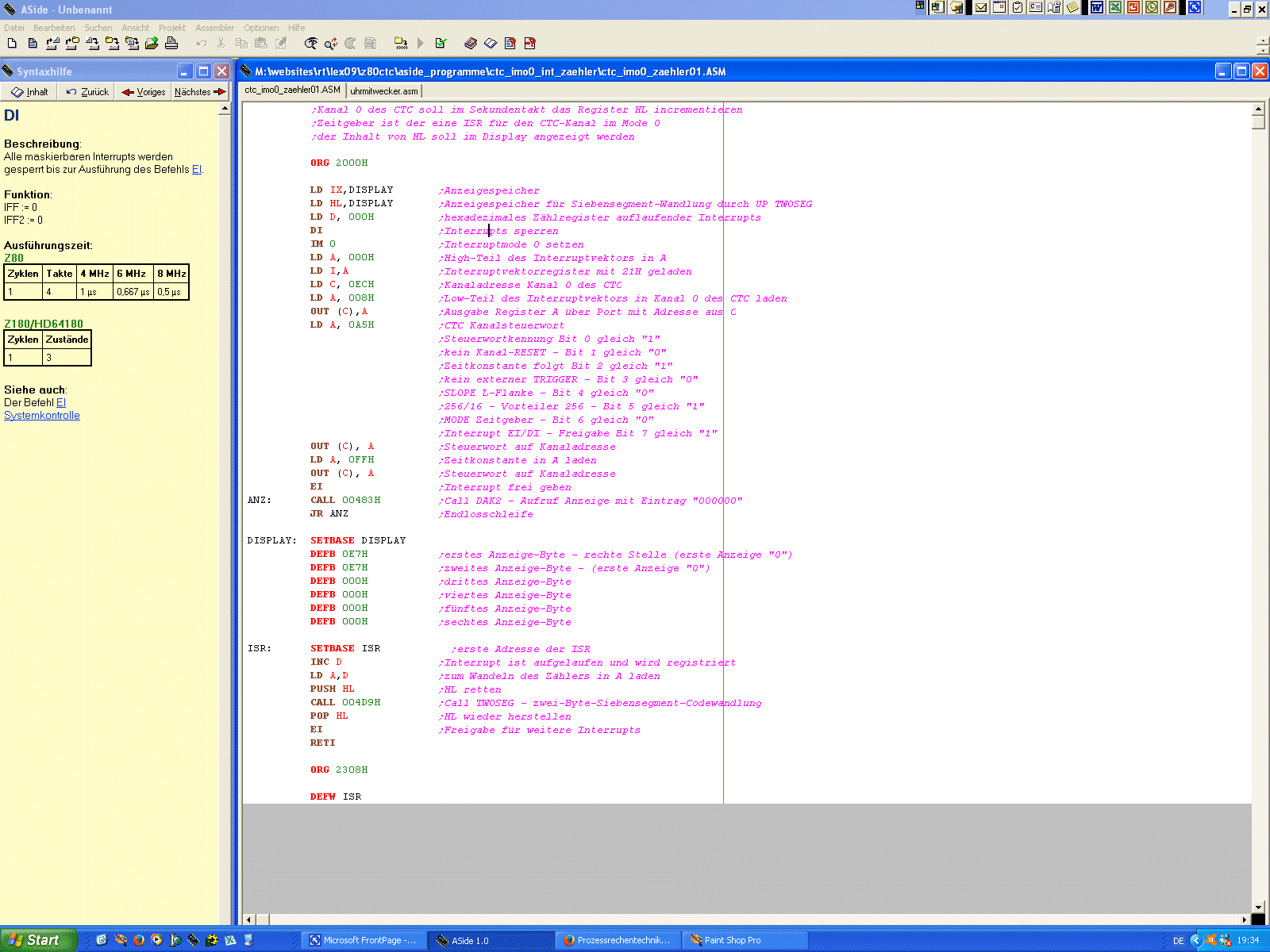

... Projektgestaltung CTC-Programmierung mit vollständiger ISR	... Projekt-Entsprechung - kein "überflüssiger Ballast"!	... Delphi-Projekt CTC-Programmierung
... das gesamte Projekt-Beispiel in grafischem Ablauf ... das Projekt auch als CorelDraw-Datei im Format 11.0	... das gesamte Projekt-Beispiel in grafischem Ablauf ... das Projekt auch als CorelDraw-Datei im Format 11.0	... kommt nicht so schnell!!!

CTC-Programmierung - die Übersicht	... der CTC - die Details zum gesamten IC	Programmierungsbeispiele für Interrupt-Steuerungen
