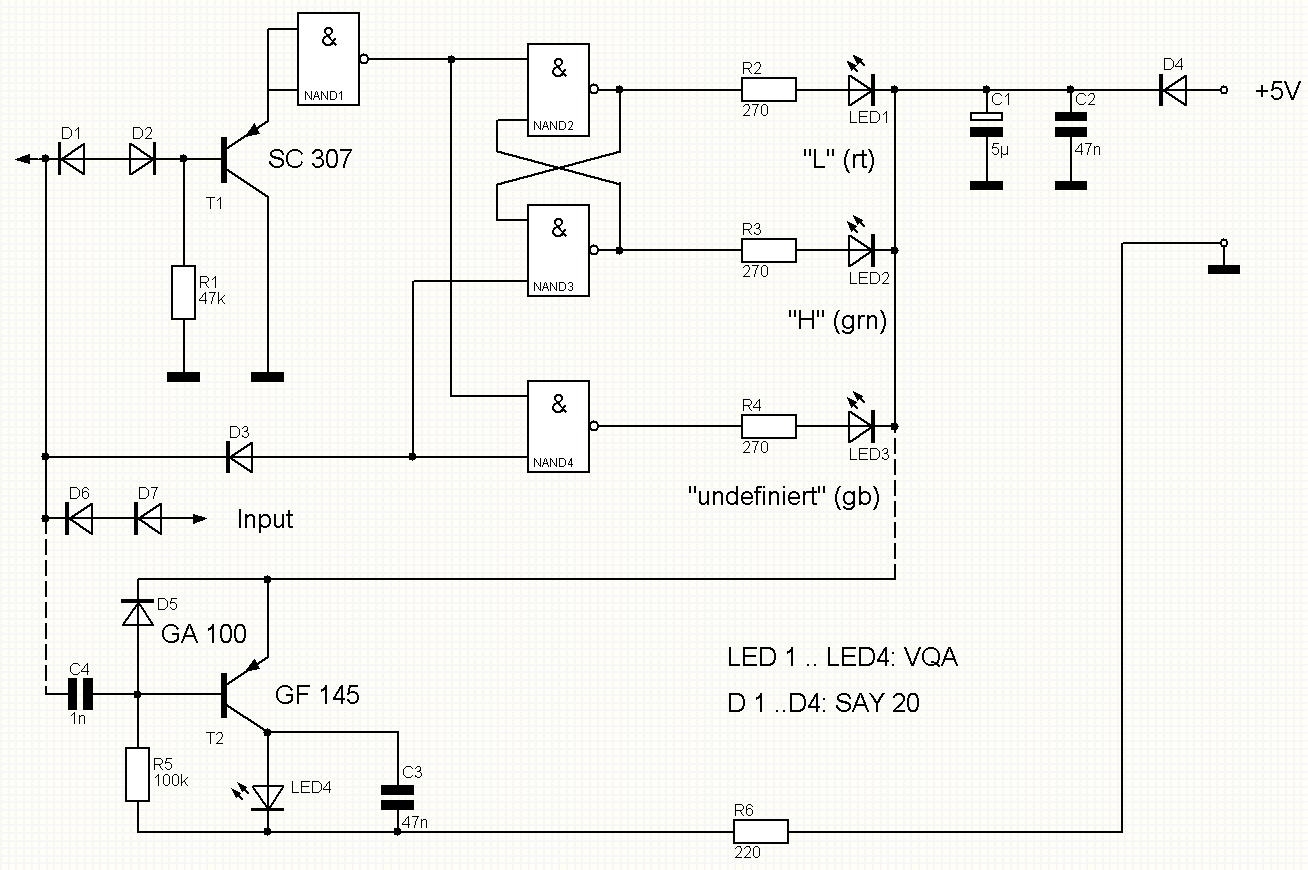

Bild 1 Pegelanzeige für genau definierte Bereiche
Bild 2 Stromlaufplan für HF-Taktgeber
Ein Pegelprüfstift muss außer den beiden Pegeln auch den verbotenen
Bereich zwischen ihnen anzeigen. Die Schaltung nach Bild 1 wurde [1] entnommen.
Die mittlere (gelbe) LED VD7 leuchtet nach Anschluss der Spannungszufuhr.
Zusätzlich leuchtet eine der beiden Anzeigen für »H« (grün) oder »L«
(rot) zufällig auf. Wird der Prüfstift an eine Prüfstelle angetastet, dann
leuchtet nur die dem jeweiligen Pegel zugehörige LED auf. Zur Bestätigung, dass
der Prüfstift mit der Prüfstelle Kontakt hat, verlischt die gelbe LED. Sollte
diese trotz Kontakt mit der Prüfstelle Weiterleuchten, dann liegt der Pegel im
verbotenen Bereich.
Beim Entfernen des Prüfstiftes von der Prüfstelle bleibt die letzte
Pegelanzeige gespeichert, die gelbe LED leuchtet aber wieder auf.
Das Diagramm zeigt die Pegelverhältnisse mit den Grenzwerten »L« unterhalb
0,8 V und »H« oberhalb 2,2 V.
In den Übergangsbereichen leuchtet die gelbe LED weniger hell, wodurch eine
genauere Einschätzung der Pegel möglich wird. Die Dioden am Eingang des
Stiftes legen die Breite des verbotenen Bereiches fest. Soll der Bereich für
»L« nur bis etwa 0,4 V erlaubt werden, dann sind für VD3 zwei Ge-Dioden in
Reihe zu schalten. Die Löcher dafür sind auf der
Platte bereits vorgesehen.
Der Leiterzug ist dann an der angegebenen Stelle aufzutrennen.
Für VT1 kann auch ein Si-Transistor verwendet werden. Dabei muss zu D1 und D2 noch eine Ge-Diode in Reihe geschaltet werden, wenn die angegebenen Pegelwerte
erreicht werden sollen. Damit die Leiterplatte nicht verändert werden muss, kann
an Stelle von D1 und D2 auch eine SAL 41 eingelötet werden, wenn vorher der mittlere Anschluss abgebogen wurde.
Die Leitung für die Spannungszufuhr sollte nicht zu lang gewählt werden. Die LED sind so einzulöten4 dass
sie aus den vorher angebrachten Öffnungen des Prüfstiftes etwa 2 mm vorstehen. Die leuchtenden LED sind mit den in der Schaltung angegebenen Vorwiderständen auch bei Tageslicht gut zu
sehen. Schiebt man die in der Zusatzschaltung bei Bild 1 angegebene, mit Isolierschlauch umhüllte Schaltung leiterseitig unter die Leiterplatte, zeigt dieser Stift zusätzlich noch HF-Schwingungen (oder eine hochfrequente Impulsfolge) an. Die dafür benötigte LED kann mit einigen Bauteilen im hinteren Teil des
Prüfstiftes untergebracht werden. Bestimmte Leiterzüge sind dafür schon
vorgesehen.
nach Schaltungssammlung Militärverlag Vierte Lieferung 1986 Blatt 5-5
