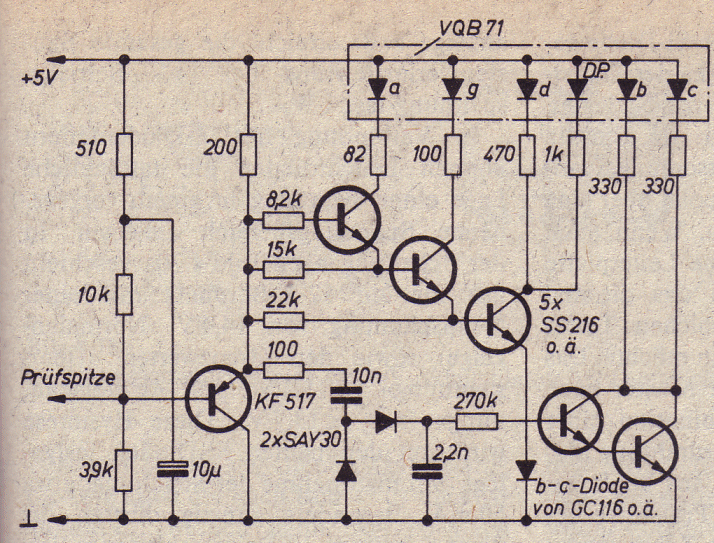

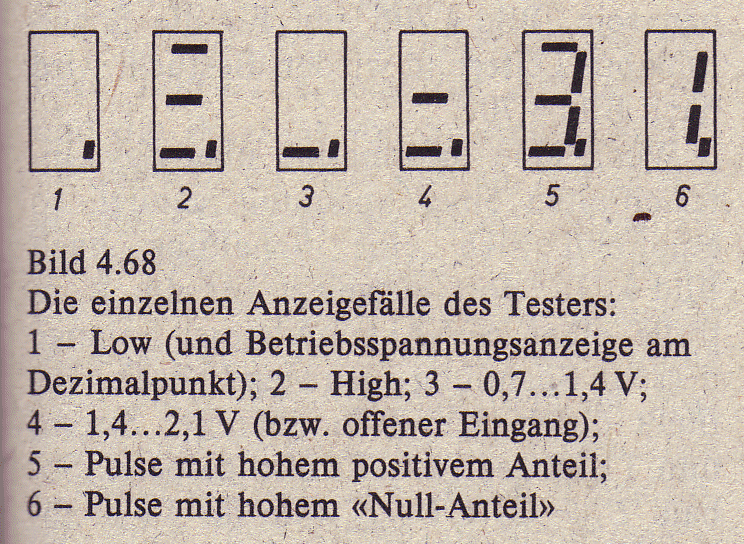

Dieser Stift wird sicherlich nur von erfahrenen Amateuren benötigt und gebaut. Es mag daher der Hinweis genügen, dass u. U. einige Widerstände
von den an gegebenen Werten etwas abweichen können. Die Werte wurden am Objekt so
variiert, dass die gewünschte Wirkunkung bei den vorgegebenen Pegeln zustande kommt. Man beachte, das für die Diode im Fußpunkt der Transistorkaskade eine «steile» Ge-Diode aus der BC-Strecke eines Ge-NF-Transistors benutzt wird, da
die Flussspannung einer 1-A-Si-Diode gegenüber den B-E-Spannungen der Transistoren und bezüglich der vorgegebenen Spannungen zu hoch liegt. Im Einsatz wird der Tester mit der
Versorgungsspannung der TTL-Schaltung 2polig über eine flexible Schnur verbunden. Wenn auch für diese Schaltung auf eine Leiterplatte verzichtet wurde, so liegt das diesmal
daran, dass man einen solchen Tester möglichst handlich gestalten möchte. Das läuft dann z. B. - wie im
Muster nach
Bild 4.69 = auf die Kombination einer Lochrasterplatte mit Teilverdrahtung hinaus. Das Gehäuse besteht aus kupferkaschiertem Hartpapier: Die Prüfspitze des
Musters wurde durch einen Zahnpastatubenverschluss versteift.
Aufbauhinweise
