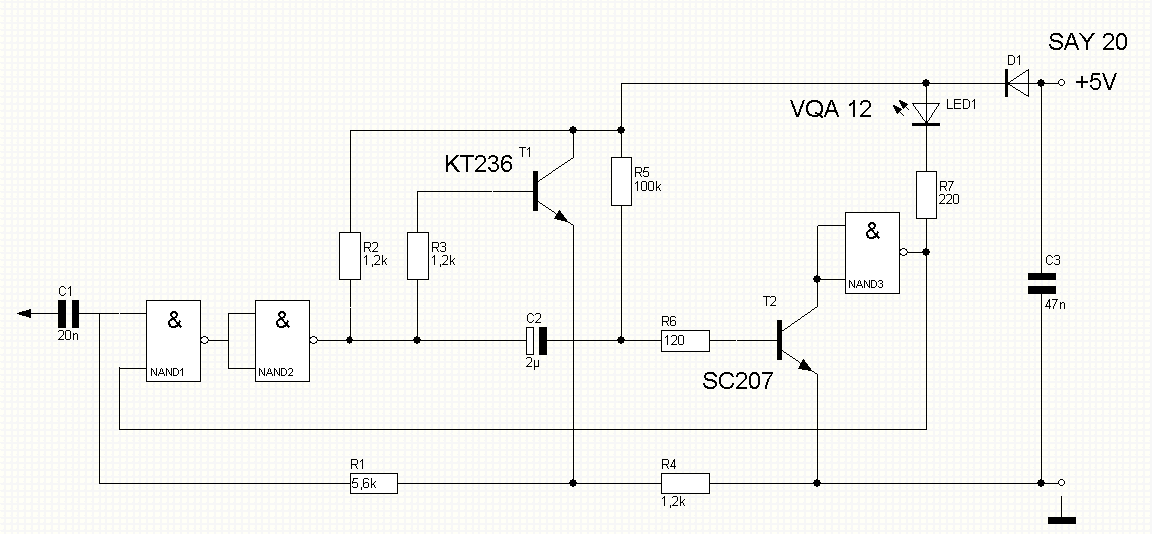

Bild 1 Stromlaufplan für HF-Tester (Impuslfalle)

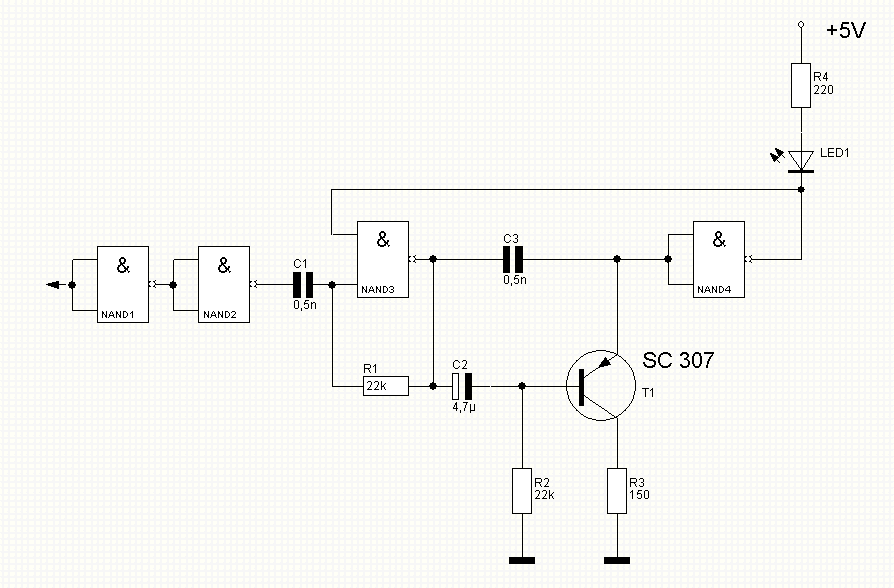

Bild 2 Impulstester mit geringem Aufwand
Einzelimpulse oder auch
Impulsfolgen werden nur dann deutlich erkannt, wenn sie ausreichend
niederfrequent sind. Beim Leuchtet beider Pegel-LED sind hohe.
Impulsfolgen vorhanden, denn beide Pegel können nicht gleichzeitig anliegen.
Das Auge integriert die in schneller Folge eintreffenden und zur Anzeige gelangenden
Impulse. Einzelimpulse kürzester Dauer sind so nicht erkennbar. (Das erfordert einen Oszillographen.)
Ein Prüfstift, der diese
Einzelimpulse nachweist, wurde nach einer Schaltung- aus [2] entwickelt (Bild
oben).
Ein Monoflop sorgt mit
seiner durch C2 und R5 festgelegten Haltezeit auch für das Erkennen sehr kurzer
Impulse. Für die Leiterplatte kann man je nach Verfügbarkeit einen D100 oder
einen -D110 einsetzen.
Eine weniger aufwendige
Schaltung zeigt Bild 3. Bei den Schaltungen sollte die Haltezeit etwa 0,3 bis
0,5 s betragen.
4. HF-Prüfer (HF-Tester)
Bereits in Abschnitt 2. wurde ein HF-Tester beschrieben. Er mußte unter die Leiterplatte geschoben werden. Dadurch wird der Aufbau im Stift sehr eng. '
In [1] findet man die Schaltung nach Bild 4, für die ebenfalls eine Leiterplatte entworfen wurde. Die hier angegebene Variante wird nur mit einem Kondensator- Cl bestückt. Umschaltmechanismen, die auch im Stift unterzubringen sind, können [3] entnommen werden.
nach Schaltungssammlung Militärverlag Vierte Lieferung 1986 Blatt 5-5
