Aufgabe, gestellt am 29.10.2003:
|
|

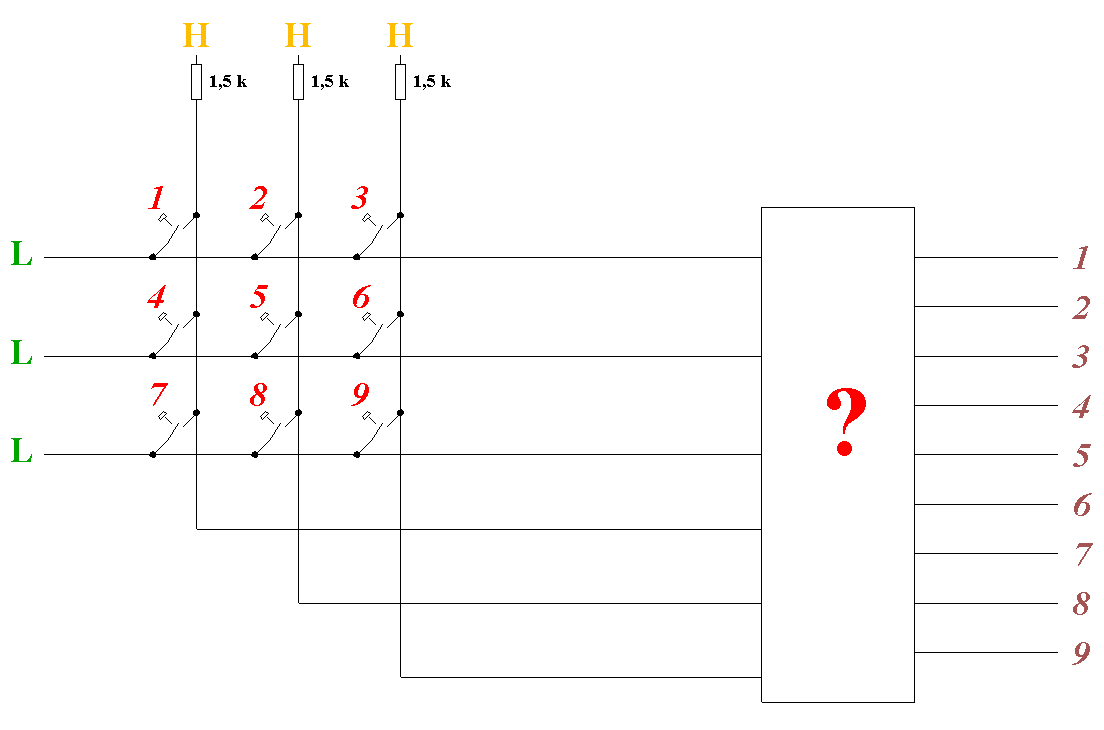

Es gilt, die Eingabe einer Schaltmatrix in eine Auswahl 1 aus n (wobei n der Anzahl der tasten entspricht) umzuwandeln - sieht ganz harmlos aus und birgt doch eine reihe von Problemen und Lösungsansätzen. |
| X2 | X1 | X0 | Y1 | Y0 |
| 0 | 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 1 | 1 |
| 0 | 1 | 0 | 1 | 1 |
| 0 | 1 | 1 | 0 | 0 |
| 1 | 0 | 0 | 0 | 0 |
| 1 | 0 | 1 | 0 | 0 |
| 1 | 1 | 0 | 0 | 1 |
| 1 | 1 | 1 | 0 | 0 |
Logisches Verhalten einer gegebenen Schaltung
Aufgaben:
Entwickeln Sie die kanonisch-disjunktive Normalform für die oben angegebene Schalttabelle
Entwickeln Sie eine Schaltlogik mit logischen Grundfunktionen (AND, OR, NEGATOR, NAND, NOR, Äquivalenz und Antivalenz - andere Logiken sind keine Grundschaltungen!!!)
Optimieren Sie die Schaltung eventuell (zwei in Reihe geschaltene NEGATOREN machen keinen Sinn!!!)
Entwickeln Sie einen Anschlussbelegungsplan auf eine zu erstellende Schaltkreisliste - geben Sie mindestens zwei Alternativen an
realisieren Sie die Schaltung mit verfügbaren Bauelementen
