Wirkprinzip ist die Datenübertragung auf einer minimalen Anzahl von Übertragungskanälen

MULTIPLEXER - DEMULTIPLEXER-Prinzip

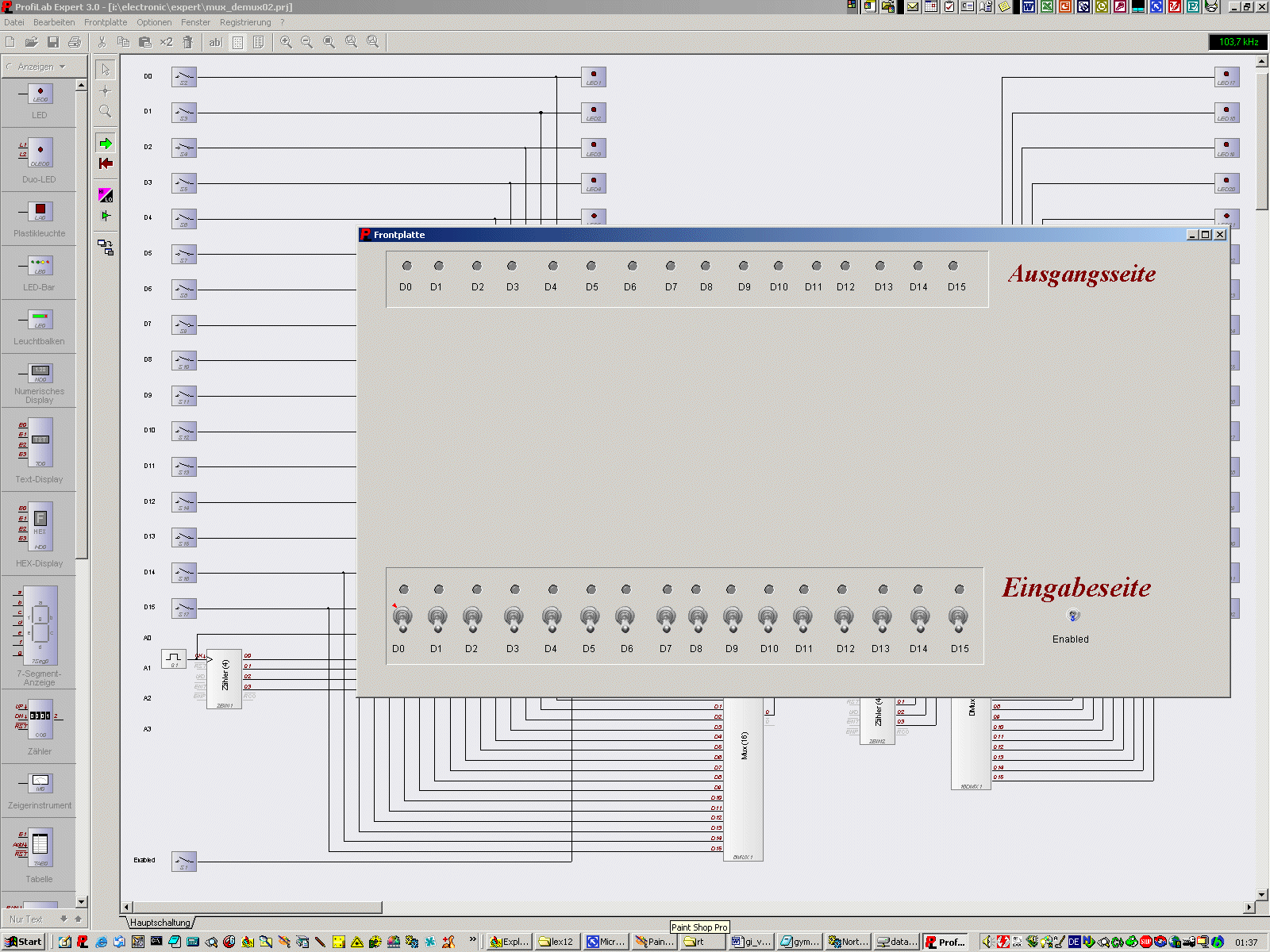

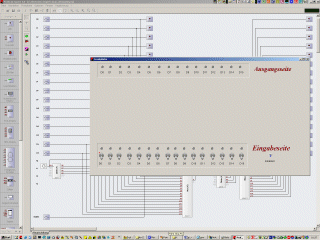

Struktureller Aufbau einer MUX-DEMUX-Kombnation

Struktureller Aufbau einer MUX-DEMUX-Kombination als ProfiLab 2.0 Datei zum Download
1. Funktionsprinzip
2. Einsatzgebiete
3. Aufgaben
1. Funktionsprinzip history menue scroll up
Diese Funktionskombination wird vor allem auf analogen Übertragungsstrecken eingesetzt - in der Digitaltechnik ist sie auf Grund ihrer "Signalzerlegung" nicht geeignet. Dort werden Informationen von vielen Kanälen via große Distanzen auf einem übertragen und auf der Empfängerseite wieder auf viele Kanäle gesplittet. Damit können gewaltige Mengen an Leitungen (egal, ob nun

Logischer Aufbau eines 1 aus 16 Decoders mit Freigabe (STROBE)

Logischer Aufbau eines 1 aus 16 Decoders mit Freigabe (STROBE) als ProfiLab 2.0 Datei zum Download

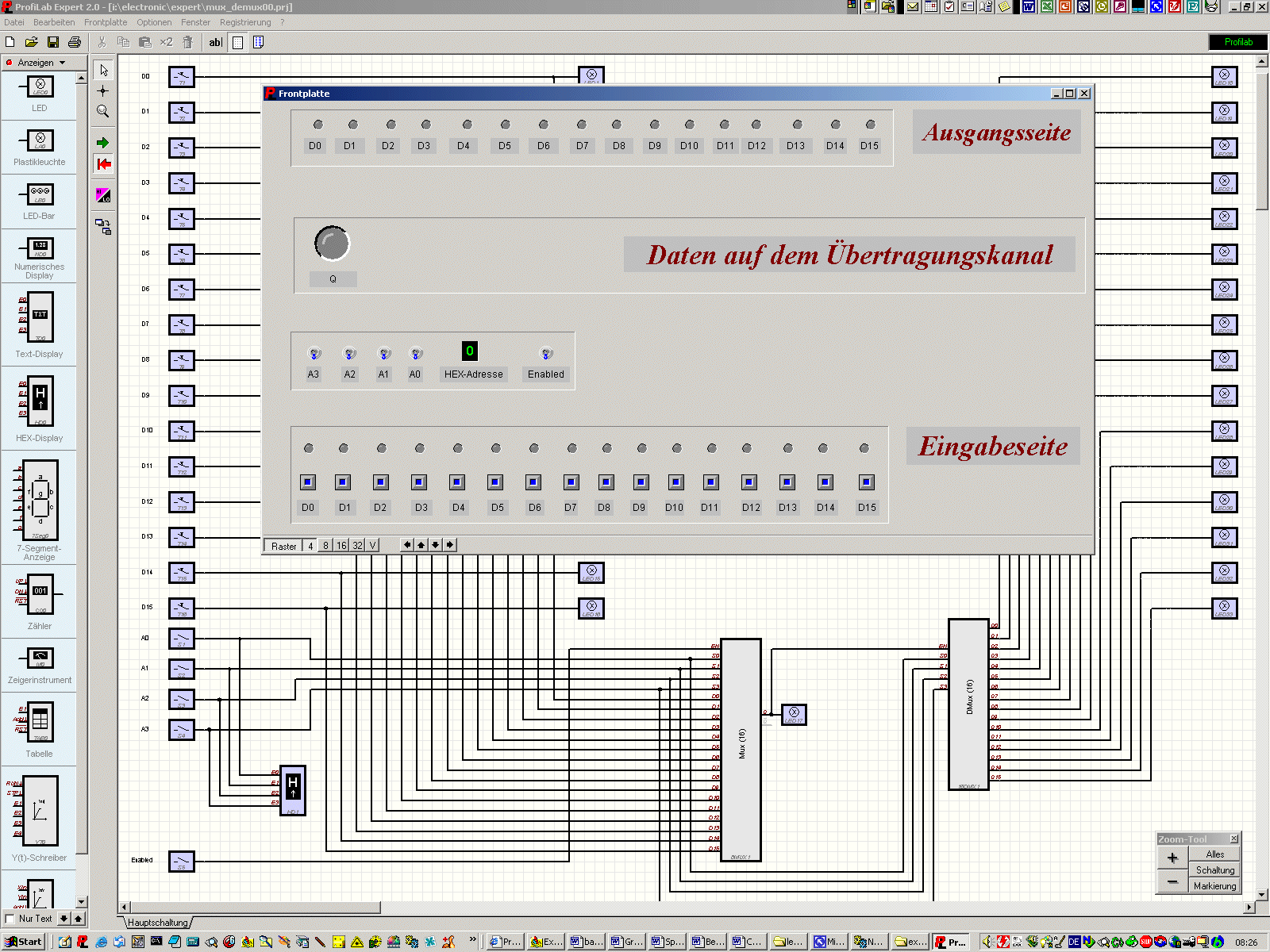

Struktureller Aufbau eines 16 zu 1 Multiolexers ohne Freigabe

Struktureller Aufbau eines 16 zu 1 Multiplexers ohne Freigabe als ProfiLab 2.0 Datei zum Download
2. Einsatzgebiete MUX-DEMUX-Kombinationen history menue scroll up

Wird ein Taktgenerator mit hoher Frequenz als  Adresszähler für MUX sowie auch DEMUX eingesetzt, so erhält man einen zeitmiltiplexen Übertragungskanal.

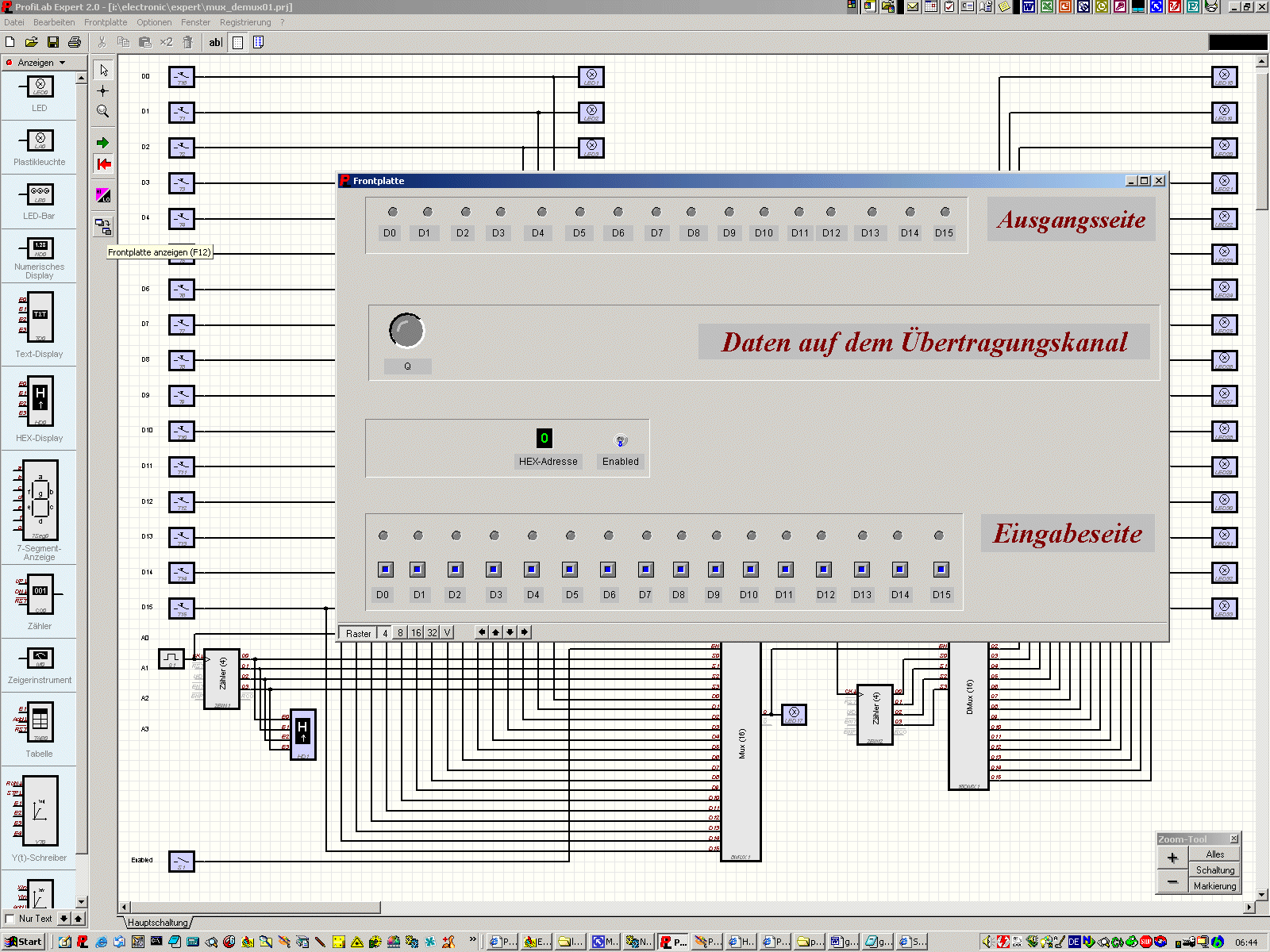

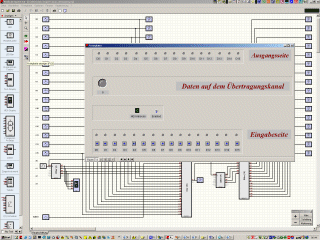

Struktureller Aufbau eines 16 zu 1 Multiolexers ohne Freigabe

Struktureller Aufbau eines 16 zu 1 Multiplexers ohne Freigabe als ProfiLab 2.0 Datei zum Download

3. Aufgaben

In der CMOS-Klasse werden Analogmultiplexer angeboten - bauen wir doch eine multikanale Sprachübertagungsstrecke!
