| ... und

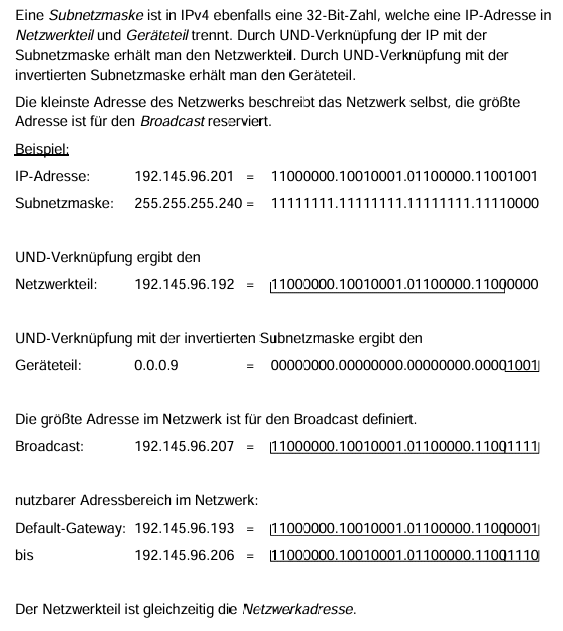

das ist die Musteraufgabe zuzüglich erweiterter Kommentare nach dem
Script von Daniel
Garmann - Gymnasium Odenthal - Seite 29 |
gegebene
IP-Adresse : 192.145.96.201 - binär:
11000000.10101001.01100000.00001111
gegebene Subnetmaske: 255.255.255.240 - binär:
11111111.11111111.11111111.11110000 |
- die Position und Anzahl der Einsen in der Subnetmaske bestimmt den
Netzanteil
- die Position und Anzahl der Nullen in der Subnetmaske bestimmt den
Hostanteil
|

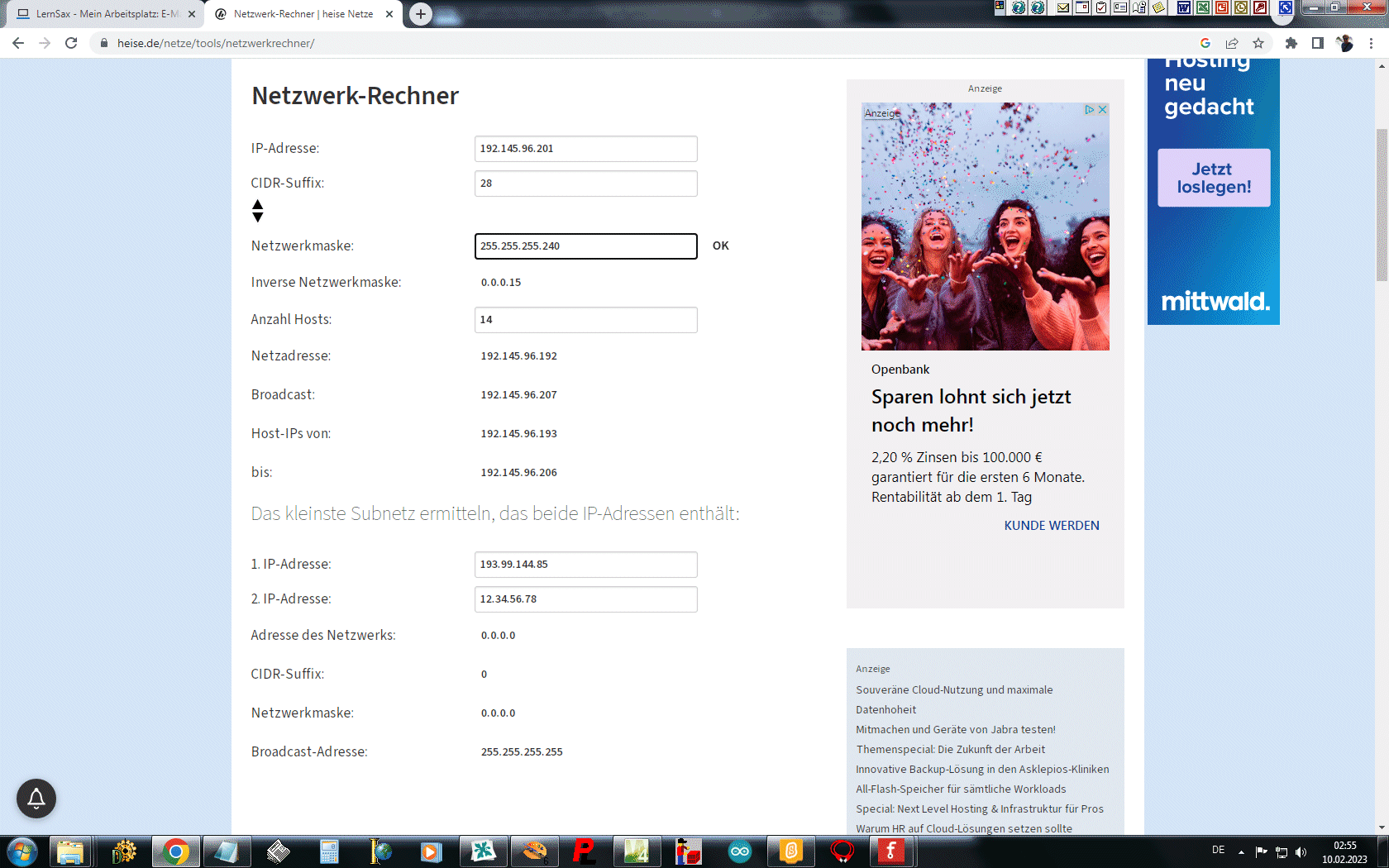

Heise-Netzwerkrechner
https://www.heise.de/netze/tools/netzwerkrechner/ |

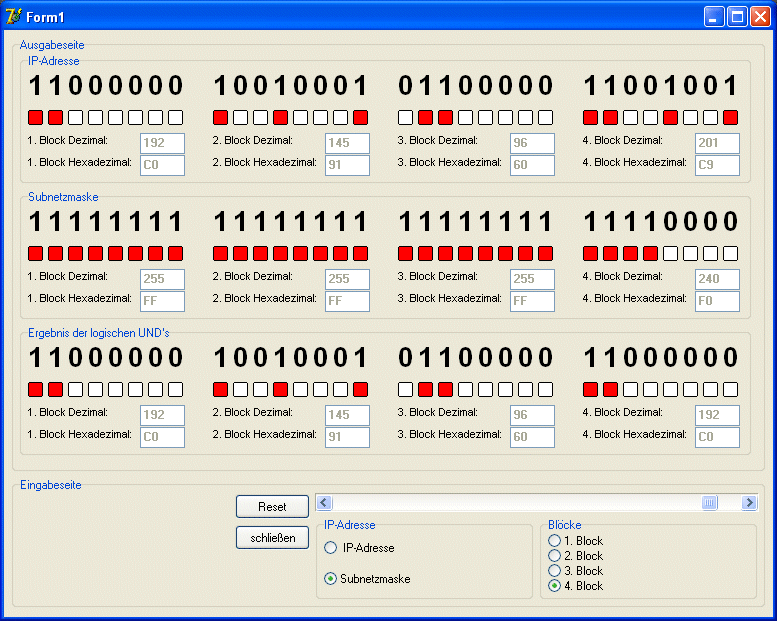

| Berechnung des Netzwerk-Anteils:
... das ist eine bitweise UND-Verknüpfung der
IP-Adresse mit der Subnetmaske
192.145.096.201 - binär:
11000000.10010001.01100000.11001001
255.255.255.240 - binär:
11111111.11111111.11111111.11110000
(0 sind die Bits der Hosts)
UND-verknüpft
: 11000000.10010001.01100000.11000000 |
- die UND-Verknüpfung ergibt komplett gelesen:192.145.096.192
(Netzwerkadresse)
- die erste Hostadresse muss also um 1 größer ergo 193 sein)
- die Anzahl der Nullen in der UND-Verknüpfung ergibt die Anzahl der möglichen Hosts - hier
9. Das bedeutet, dass 9 Hostadressen verfügbar sind
- die erste ist die 192.145.096.001 - mit 192.145.096.015 ist die
letzte mögliche Adresse erreicht (000 + 15)
- die erste frei verfügbare Hostadresse 192.145.ü96.001 ist
(... stillschweigendes Gesetz) Gateway-Adresse - die letzte ist per
Definition Broadcast-Adresse - 192.145.213.063
|
... das
Abbild der entsprechenden Bitmuster |

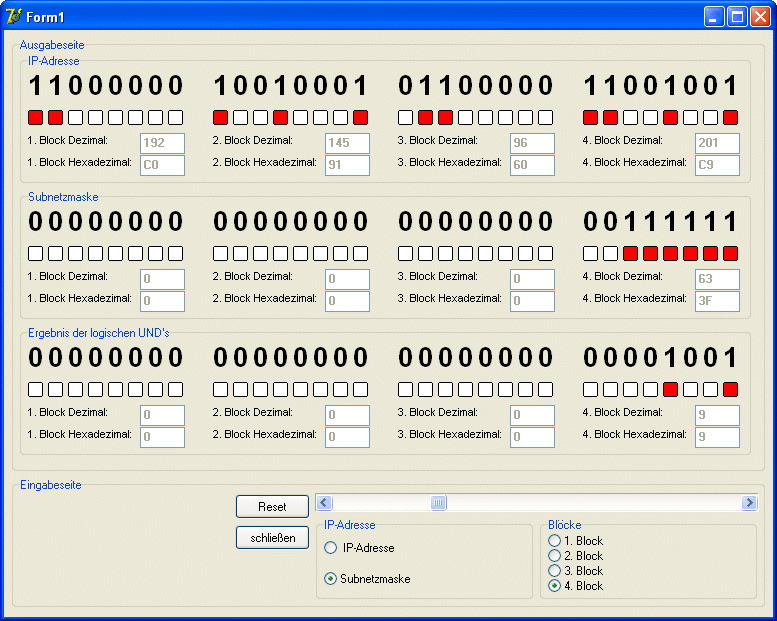

| Berechnung des Host-Anteils:
... das ist eine bitweise UND-Verknüpfung der
IP-Adresse mit der negierten Subnetmaske
192.168.096.201 - binär:
11000000.10010001.01100000.11001001
negierte Subnetmaske :
00000000.00000000.00000000.00001111
(1 sind die Bits der Hosts)
UND-verknüpft
: 00000000.00000000.00000000.00001001
|
- ... das Ergebnis ergibt komplett gelesen:
000.000.000.009
(... dies ist der Host-Anteil)
- dies ist nicht die wirklich reale Adresse des Rechners, sondern
genau die, welche innerhalb der möglichen gültig ist - also eine Zahl
zwischen Anfang und Ende der Maschinen-Adresslisten - maximal möglich
ist als Maschine 192.168.096.207 (... diese bekommt das Default
Gateway!) - die erste freie Client-Adresse ist folgerichtig
192.168.096.193
- es folgen 13 weitere möglich Clients)
- die letztmögliche Client-Adresse ist somit 192.168.096.207
(192.168.096.197 ist ja bereits weg als Standardgateway
192.168.096.207 arbeitet als Broadcast!!!)
|
... das
Abbild der entsprechenden Bitmuster |
| Berechnung der Host-Anzahl:
... das ist die bitweise Auflistung der der
möglichen Kombinationen der Anzahl der Null-Bits der originalen
Subnetmaske - die IP-Adresse hat damit gar nichts zu tun - sie ist
komplett raus!!!
192.145.096.201 - binär:
11000000.10010001.01100000.11001001 ...
ist hier uninteressant
negierte Subnetmaske :
00000000.00000000.00000000.00001111
UND-verknüpft
: 00000000.00000000.00000000.00001001
|
- ... die Anzahl der Nullen in der originalen Subnetmaske beträgt
vier - daraus folgt, dass es theoretisch 16 mögliche Hostadressen gibt
- die erste mit
0000
entfällt, da sie ja noch Bestandteil der Netzwerkadresse ist
- praktisch:
000.000.000.016
(... dies ist der theoretische Host-Anteil)
- dies ist nicht die wirklich reale Adresse des Rechners, sondern
genau die Menge von Adressen, welche innerhalb der möglichen gültig ist - also eine Zahl
zwischen Anfang und Ende der rechts nebenstehend zu sehenden
Maschinen-Listen
- faktisch alle anderen benötigten Werte ergeben sich zwangsläufig
aus der nebenstehenden Tabelle
|
Zusammenstellung der wichtigsten Fakten im TXT-
|
Wir kennen jetzt:
- die Netzwerkadresse mit (also
den Netzwerkanteil)
mit :
192.145.096.192
- die Anzahl der möglichen
Clients (bzw. Hosts - einschließlich Gateway sowie Broadcast) mit 16
(dezimal) - berechnet nach 2 ^ Anzahl der Null-Bits in der
Subnetmaske
- den konkreten Geräteteil mit
000.000.000.015 (Hostadresse)
- die erste physisch reale
Geräte-Adresse mit: 192.145.096.193 (allerdings Gateway und somit
hierfür nicht
nutzbar)
- die letzte physisch reale
Geräte-Adresse mit: 192.145.096.207 (allerdings Broadcast und somit
nicht nutzbar)
- die Gateway-Adresse mit
192.1458.096.193
- die Broadcast-Adresse mit
192.145.096.207
- Anzahl der real nutzbaren
Clients (Hosts - Arbeitsrechner (Gateway sowie Broadcast sind physisch
nicht nutzbar)): 13 dezimal
|
- ... da der Netzanteil:
192.145.096.192
beträgt (... dies ist die reale Maschinen-Adresse)
- folgt die erste Host-Adresse mit:
192.145.096.193
(... ist Gateway)
- folgt aber auch die letzte Host-Adresse mit:
192.168.096.207
(... ist Broadcast)
- die Gesamt-Host-Anzahl ergibt sich aus der Anzahl der möglichen
Adressen minus 3 (für Netzwerk selbst, Gateway sowie Broadcast)
|
Anmerkung: im Entwicklungsstadium - die Software-Firewall
ist derzeit deaktiviert - sie macht Probleme

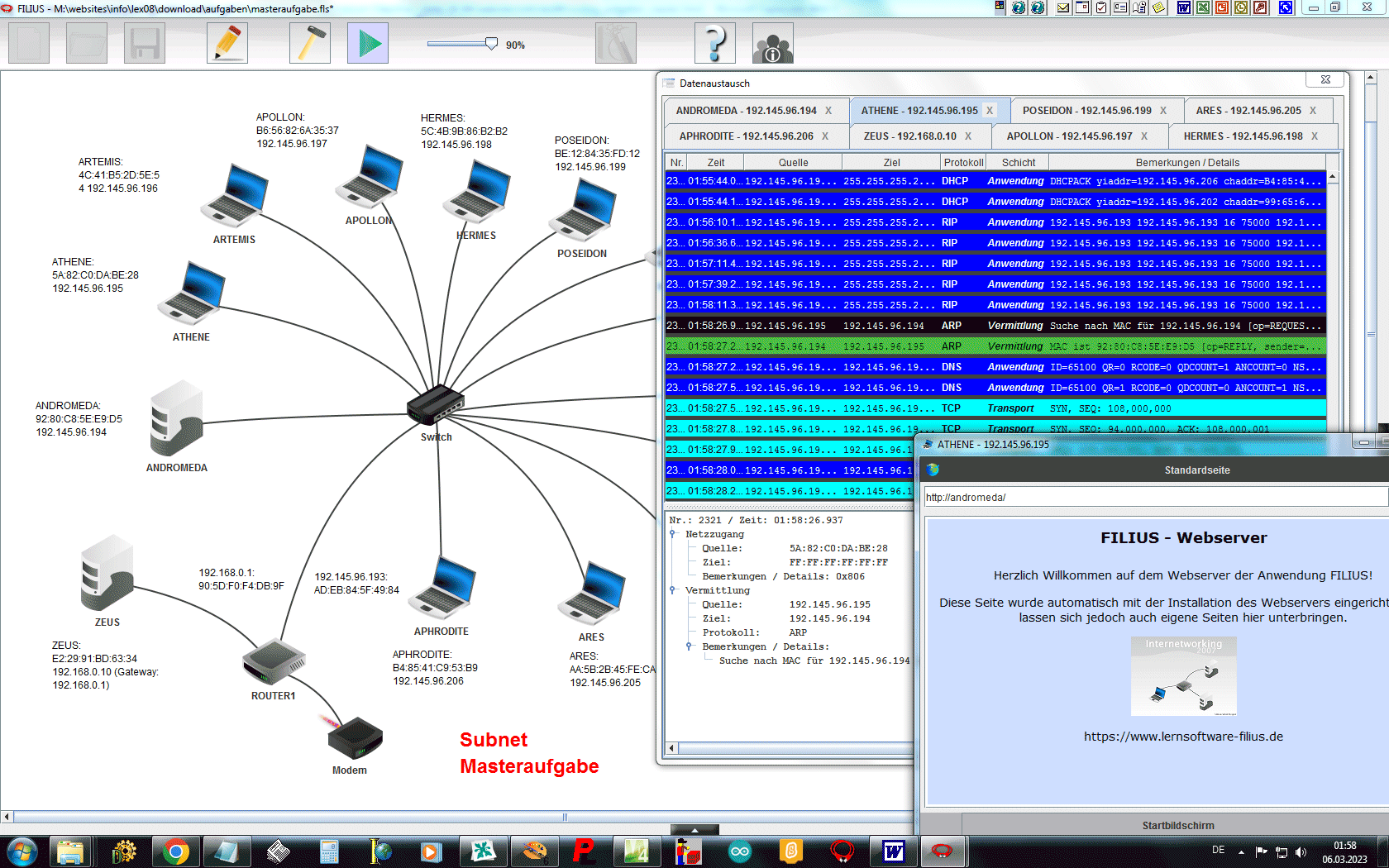

Subnetkonfiguration -
Masteraufgabe mit FILIUS
... aktueller Download des Netzwerkes mit Server |
