2. Projekt: Grundlagen der Knotenbearbeitung

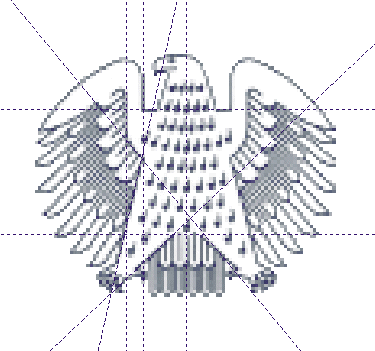

Bildvorlage importieren und Einrichten von Hilfslinien

• Menü "Datei"  "Importieren ... (Strg I)"  bundesadler.gif
• Auf die richtige Größe zoomen
• Einrichten von Hilfslinien



• Menü "Ansicht"  "An Hilfslinien ausrichten" aktivieren
• Aufziehen eines Rechtecks (F6)
• "In Kurven konvertieren" (Strg Q)
• »Kralle« (durch Doppelklick auf markiertes Objekt)
• Kurvenpunkte (Knoten) hinzufügen:
  »Kralle« auf gewünschten Punkt einer Polygonseite setzen


  RMT (Kontextmenü)


  Knoten wurde hinzugefügt.


  Ziehen des Knotens

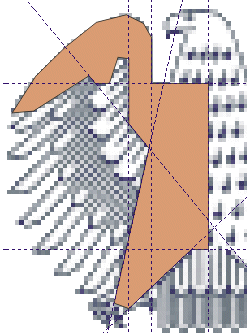

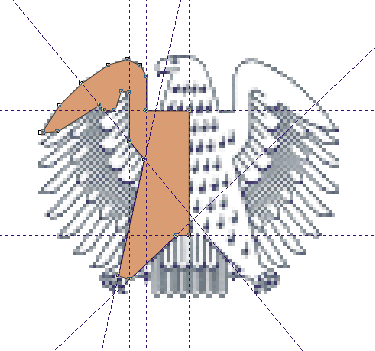

• Durch Hinzufügen und Ziehen von Knoten wird die linke Rumpfseite als Polygon erstellt.



• Polygon
• Kralle auf Seite setzen



• RMT (Kontextmenü)


• Alle gewünschten Polygonseiten auf diese Weise »in Kurven« umwandeln

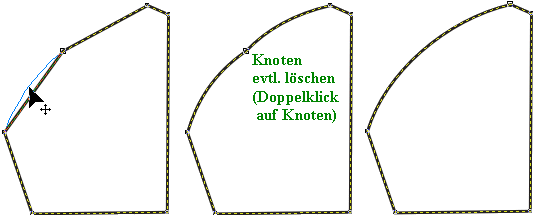

• Kurve mit der »Kralle« verformen



• Kurve falls notwendig noch glätten
  RMT (Kontextmenü)




Zusammensetzen des Flügels aus einzelnen Federn

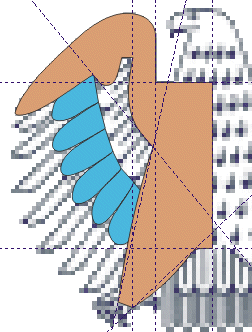

• Erstellen einer Feder als Kopiervorlage



• Feder mehrmals duplizieren, verformen - dann Flügel zusammensetzen und gruppieren

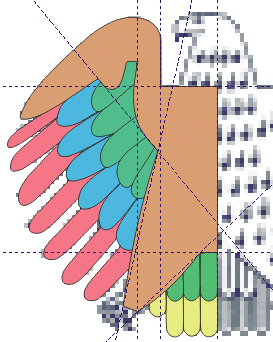

• Flügel aus drei gruppierten Teilen zusammensetzen und Schwanz anfügen

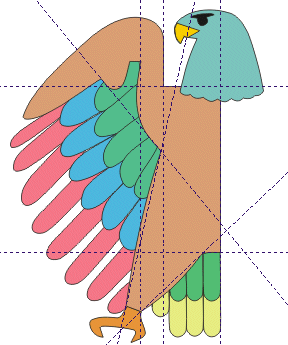

  Fuß und Kopf ergänzen und danach Bildvorlage entfernen

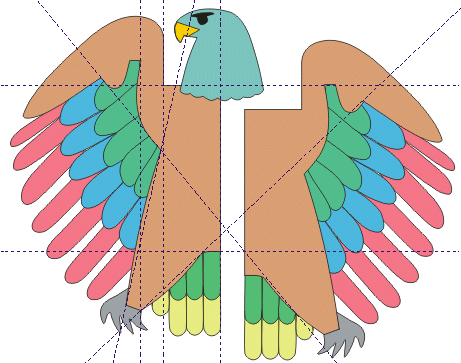

Rumpfobjekt spiegeln

• Kopf, Schnabel und Auge zu einem Objekt (Kopfobjekt) gruppieren
• Rumpf, Flügel, Krallen und Schwanz zu einem zweiten Objekt (Rumpfobjekt) gruppieren
• Rumpfobjekt markieren

• Menü "Anordnen"  "Änderungen"  "Skalieren"  bzw. Alt + F9

Rumpf verschmelzen

• Beide Hälften genau passend aneinander fügen (Tipp: minimal überlappen lassen) und Gruppierung aufheben.
• Menü "Anordnen"  "Formen"  "Verschmelzen"



  1. Schritt: Linke Rumpfhälfte markieren
  2. Schritt: »Verschmelzen mit«
  3. Schritt: Rechte Rumpfhälfte markieren

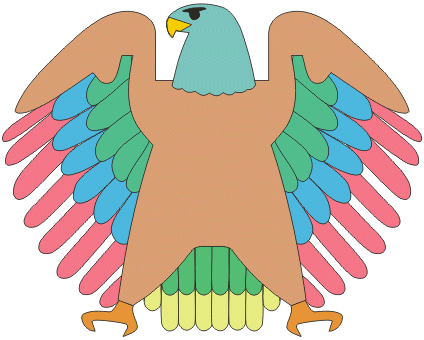

• Fertig!
