| Projekt Technisches Zeichnen - Pleuel |
|
|
Letztmalig dran rumgefummelt: 27.12.05 08:24:29 |
 |
Dieses relativ komplexe Projekt vereinigt gleich eine ganze Menge an technischen Standards sowie technischer Grundkonstruktionen (insbesondere Kreisanschlusskonstruktionen). Hierin sind sowohl komplexe Bemaßungen, Rundungskonstruktion, Teilschnitt als auch die Gestaltung des gesamten Schriftfeldes enthalten. | ||||||
 |
|
||||||
|
1. Blatt einrichten und
Hilfesystem aufbauen |
||||||
|
... und das ist der Downloadbereich zum fertigen Projekt
|
| 1. Blatt einrichten und Hilfesystem aufbauen |
|
|
 |
|
Neben getrennten Ebenen für alle Objektgruppen sowie den Hilfslinien kommt hier den Symmetrielinien eine besondere Bedeutung zu. Sie dienen nicht nur der unmittelbaren Konstruktion, sondern werden auch abschließend in der Zeichnung zu Bemaßungszwecken erhalten bleiben. |
|
|
|
| 2. Konstruktion des Projektes |
|
|
|
|

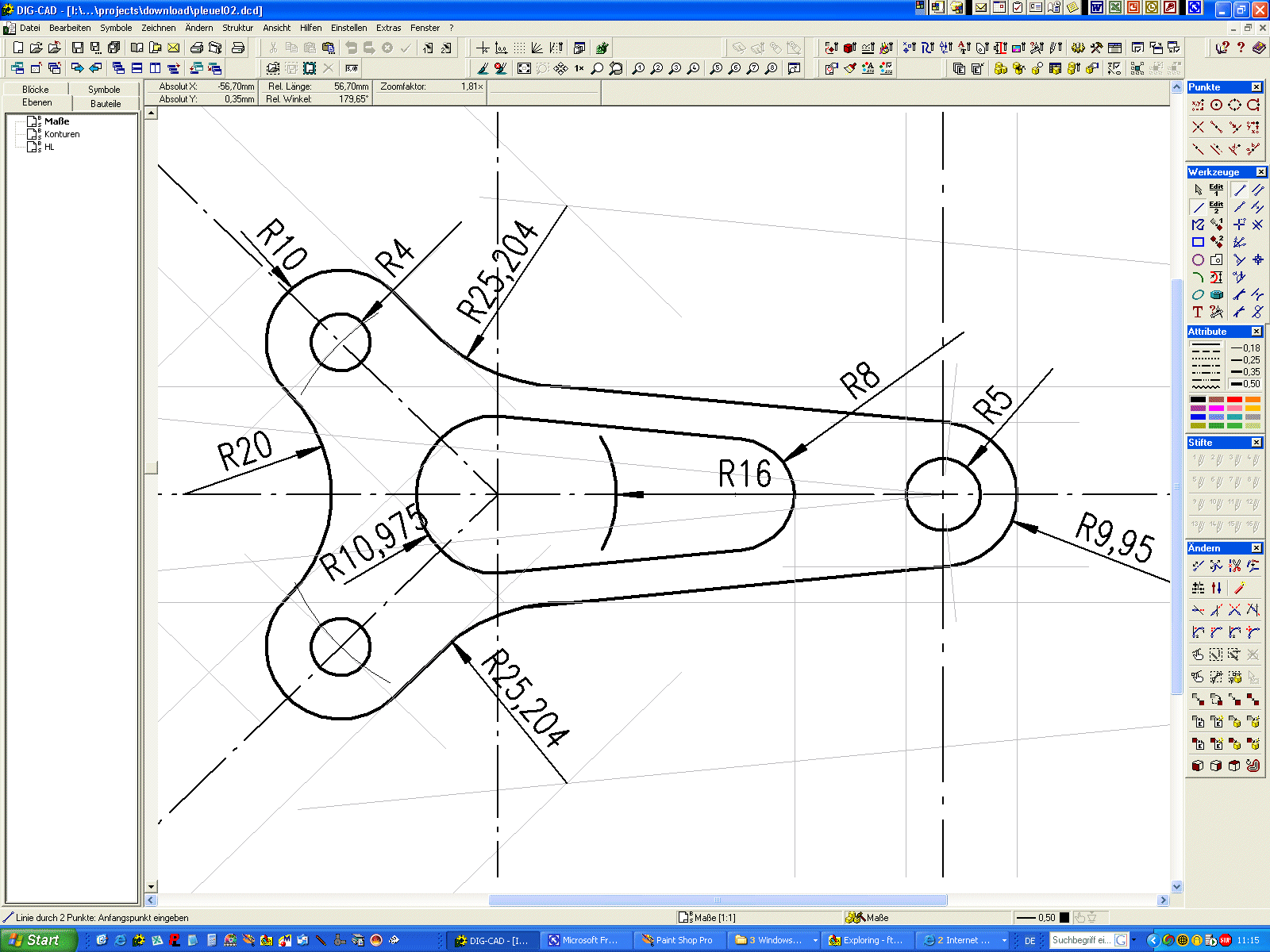

Problem hier nun ist, nach dem oben aufgezeigten einfachen Konstruktionsverfahren sich solche Schnittpunkte an der richtigen Stelle zu setzen, welche es erlauben, in der Folge die Kopien der Einzelzeichnung richtig zu platzieren. | ||||||
|
|
||||||
|
immer von einem Mittelpunkt aus arbeiten |
