Mandala (Sanskrit: Kreis), im
Tantra- und esoterischen Buddhismus ein kosmologisches Diagramm, das als
Fixierpunkt bei der Meditation dient und ein Abbild des Universums
darstellt. Indem sich der Meditierende nacheinander auf jeden einzelnen
seiner Kreise konzentriert, nähert er sich seinem Zentrum. Jedes Mandala,
auf dem eine bestimmte Anzahl von Gottheiten oder abstrakte Symbole
dargestellt sind, besitzt eine eigene unverwechselbare Charakteristik,
obgleich die Grundstruktur aller Mandalas gleich ist. Der japanische
esoterische Buddhismus verwendet zwei Hauptmandalas, die Schoß-Welt und die
Diamanten-Welt. Mandalas des Buddha Vairocana sind besonders in einer
Richtung des buddhistischen Tantrismus verbreitet, wo sie die Fülle der
himmlischen Buddhas sowie die Buddhanatur aller Realität zeigen.
Künstlerische Darstellungen von Mandalas reichen von bemalten Bildrollen bis
hin zu den Sandmalereien des tibetischen Buddhismus. Auch der riesige Tempel
von Borobudur in Java hat die Form eines gigantischen steinernen Mandalas.
© 1993-2003 Microsoft Corporation. Alle Rechte vorbehalten.Mandala bedeutet frei
übersetzt etwa "Kreis". Symbolische Muster werden bei religiösen Riten genutzt.
Zu Hause sind die Mandalas im asiatischen Raum, jedoch auch indianischen
Völkern sind sie in ihrer rituellen und religiösen Funktion bekannt - nicht
zuletzt auch ein archäologischer Beleg (wohl nicht genug Beweiskraft) für
eine entwicklungsgeschichtliche Abstammung der Ureinwohner des
amerikanischen Kontinents.
Ein Mandala kann sowohl abstrakte Formen und Ornamente als auch
Darstellungen von Tieren und anderem enthalten, ebenso wie alle möglichen
Symbole aus Religion, Esoterik oder Psychologie. Auch natürliche Motive
können als Mandala dienen. |
 |

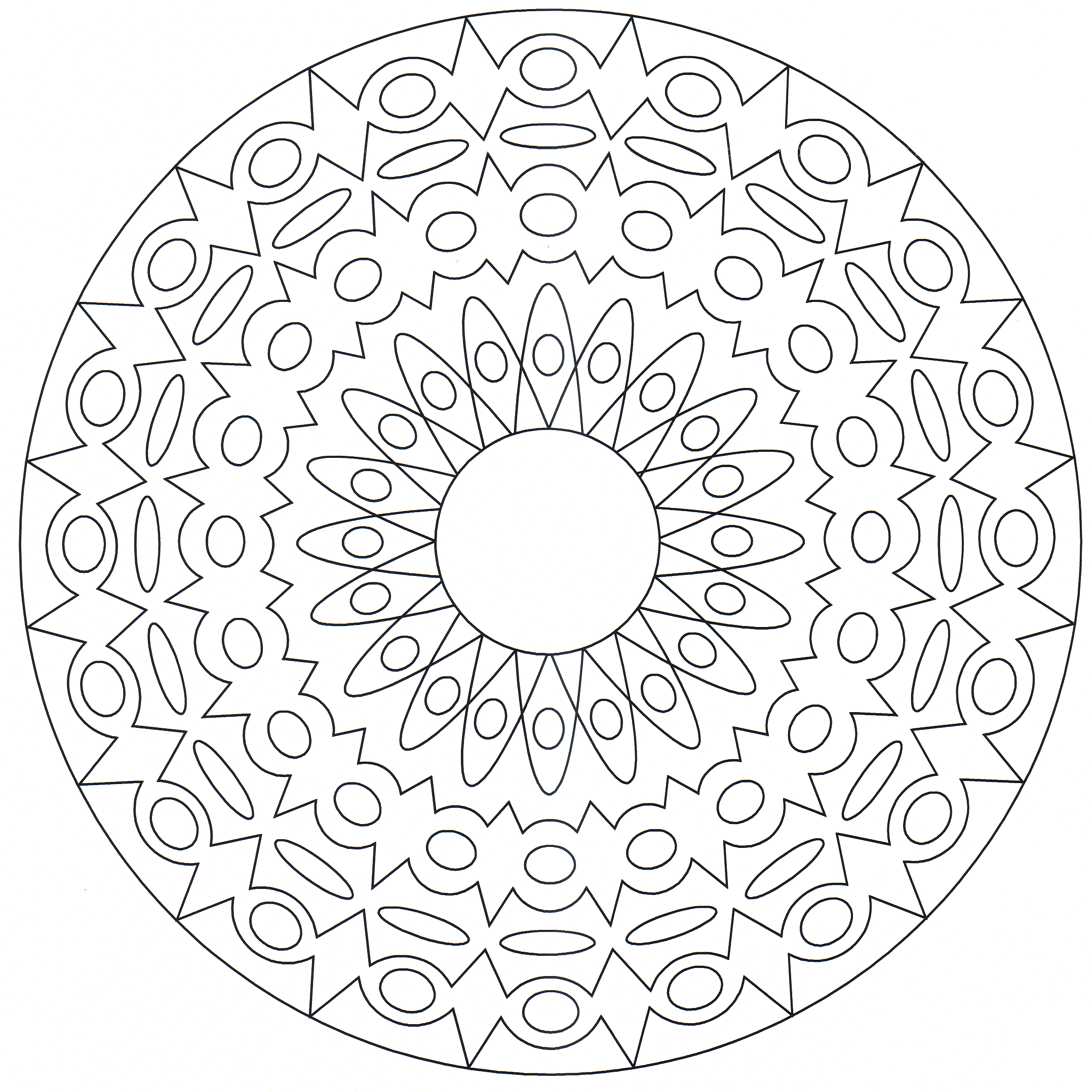

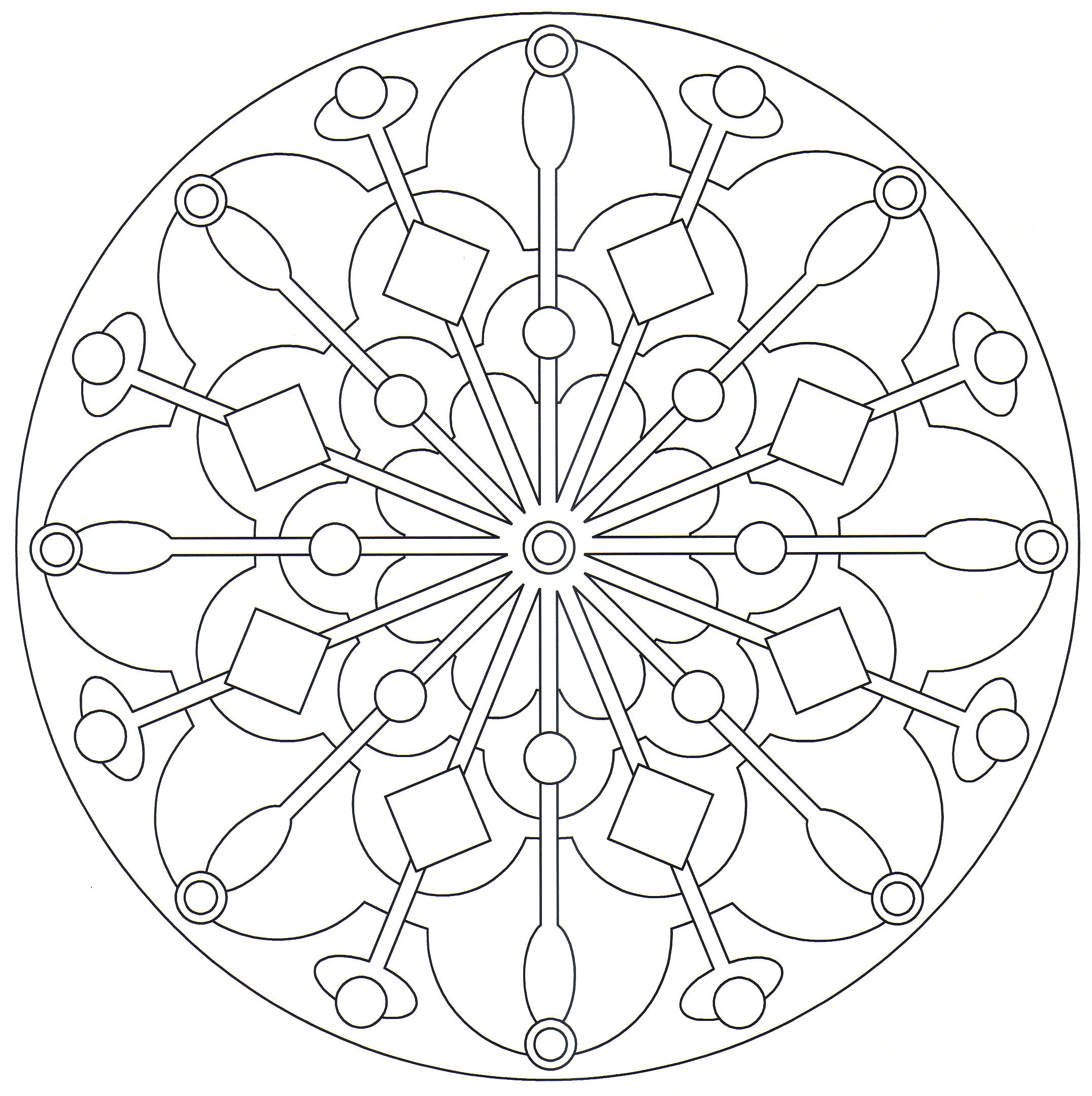

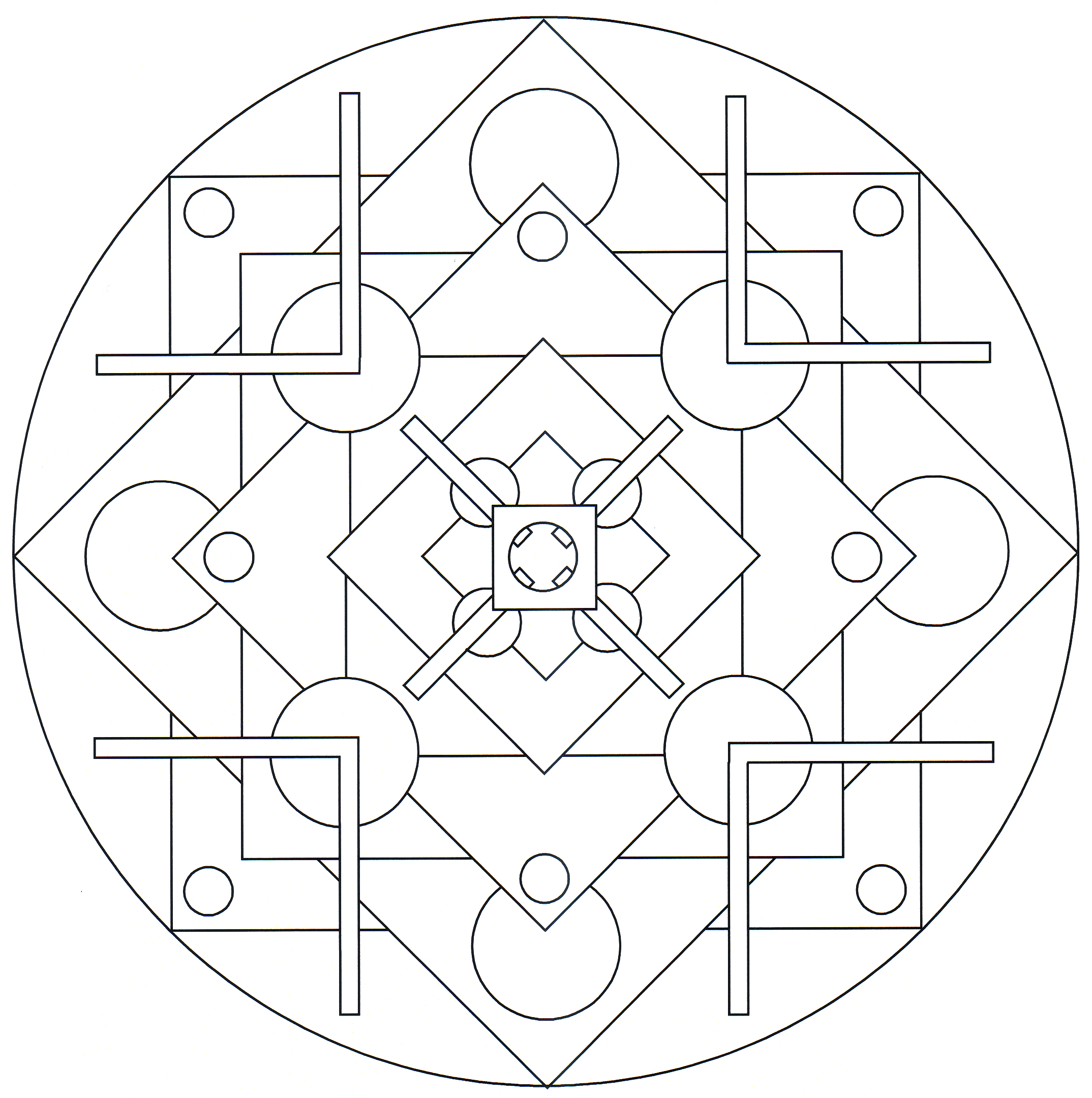

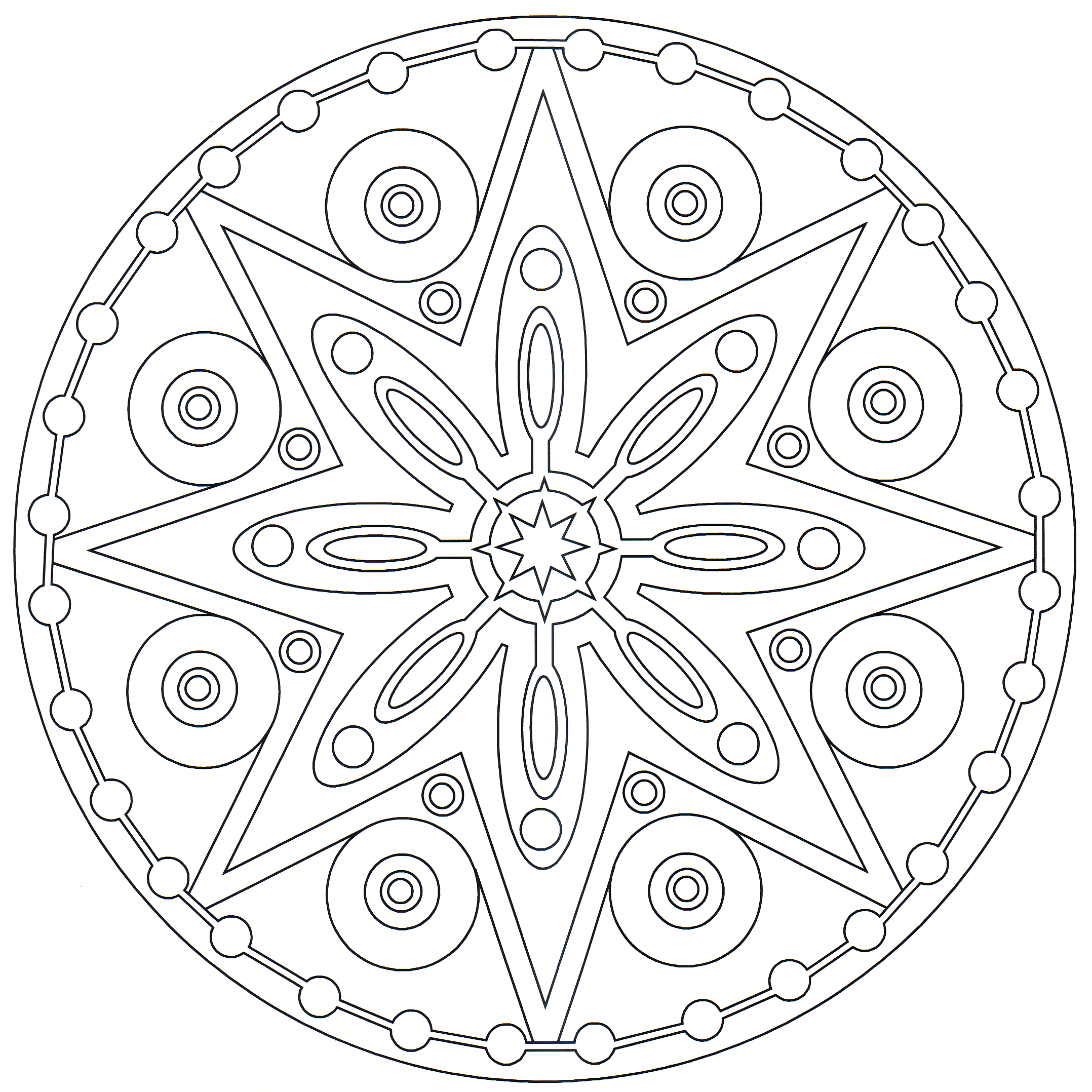

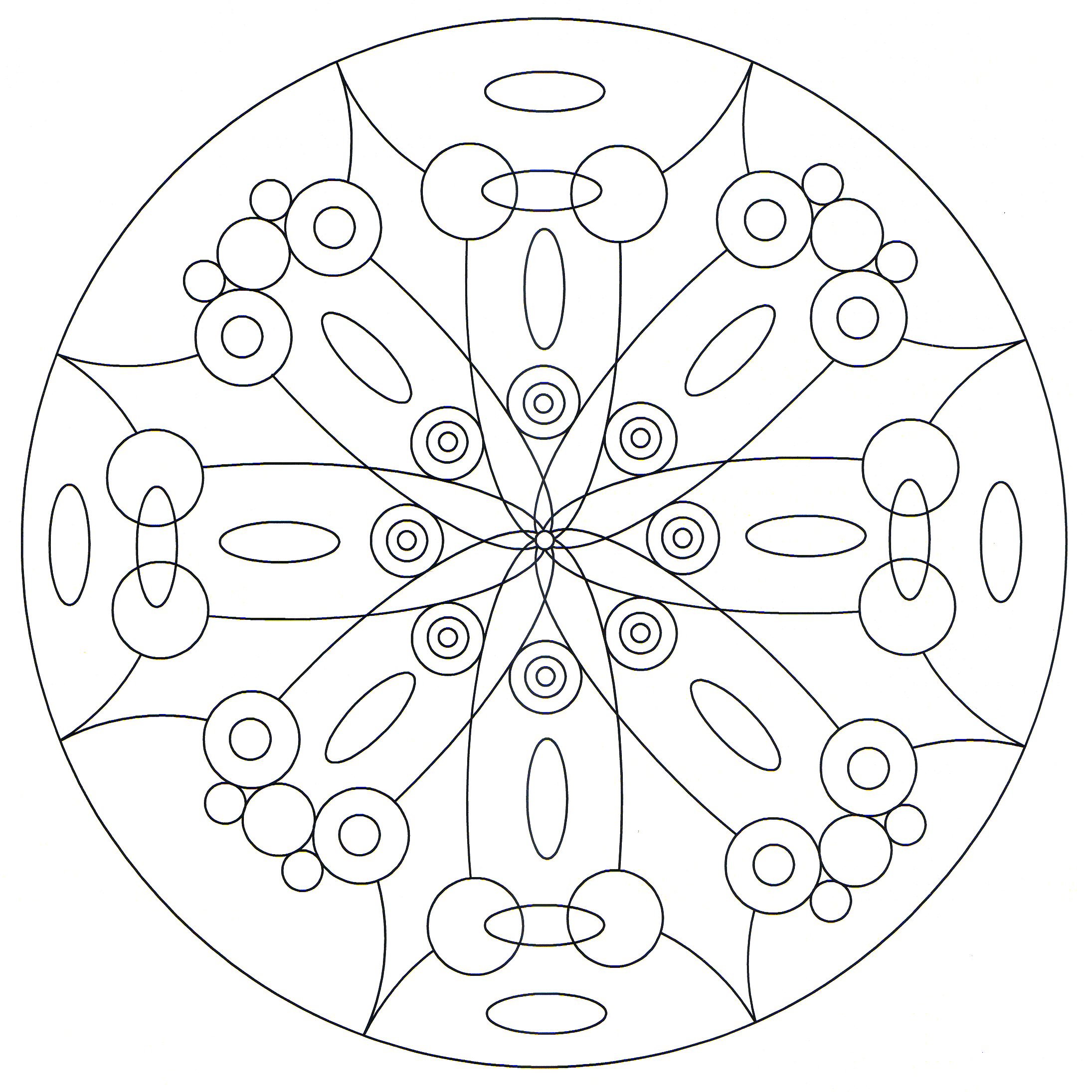

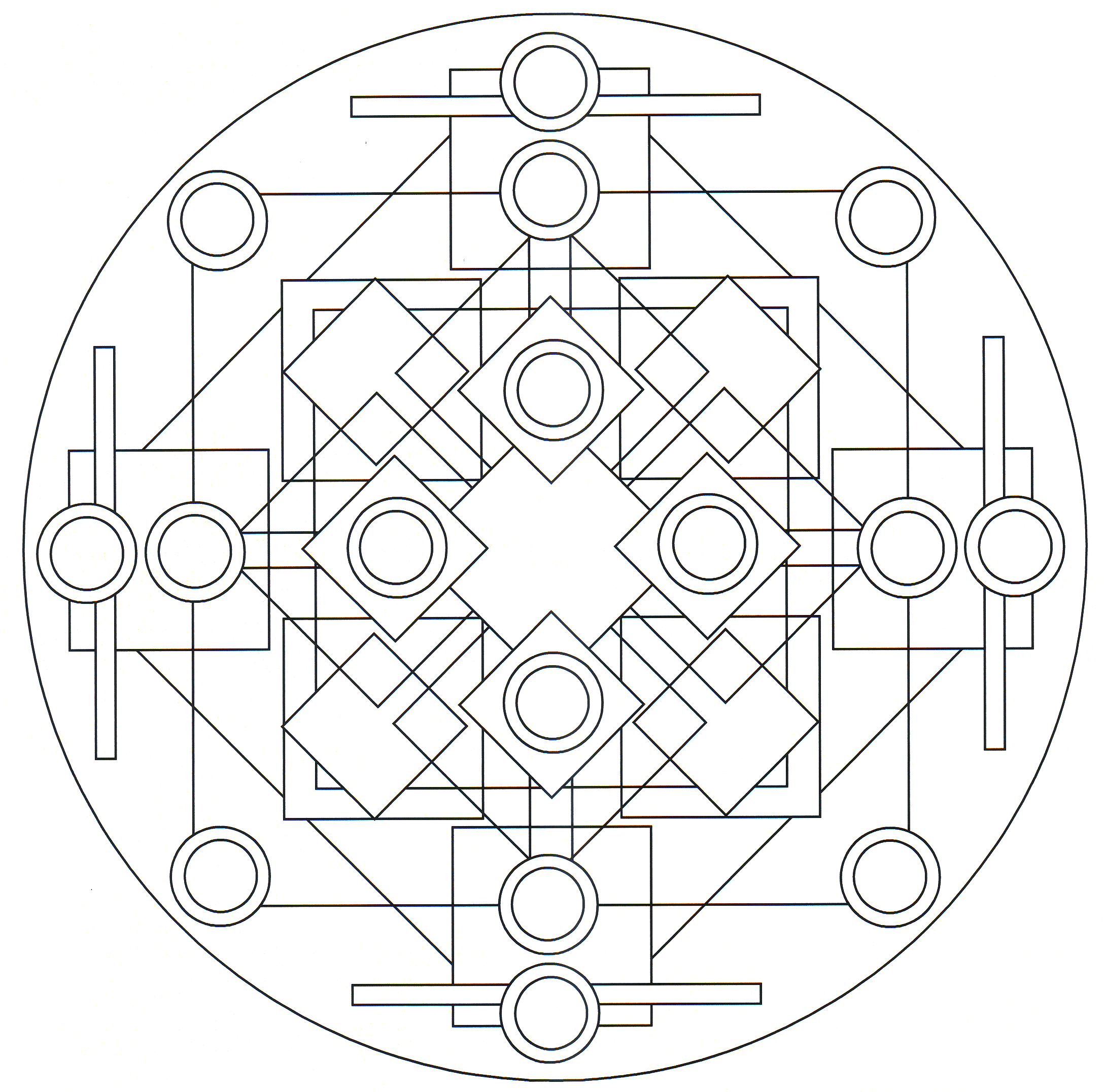

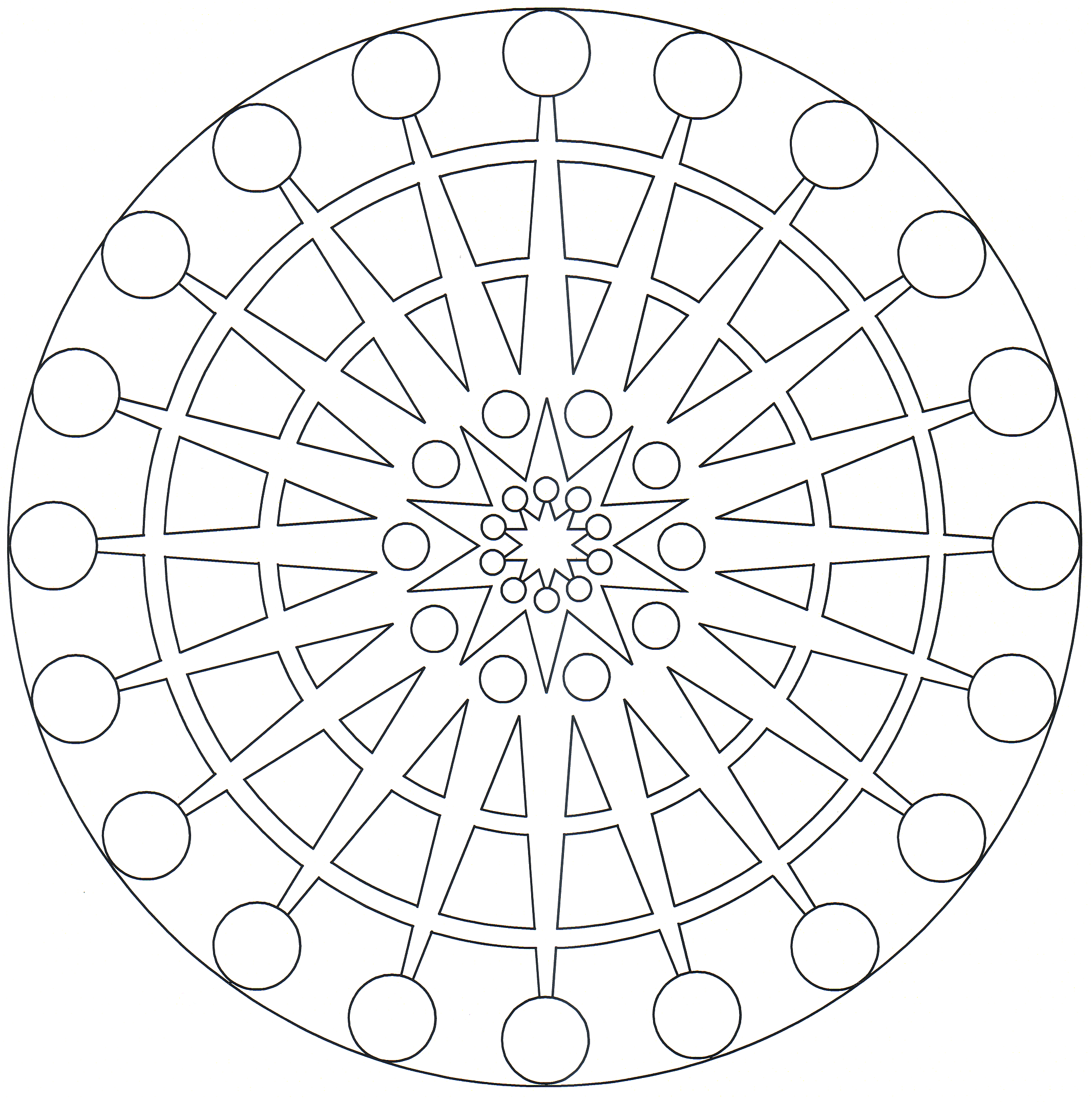

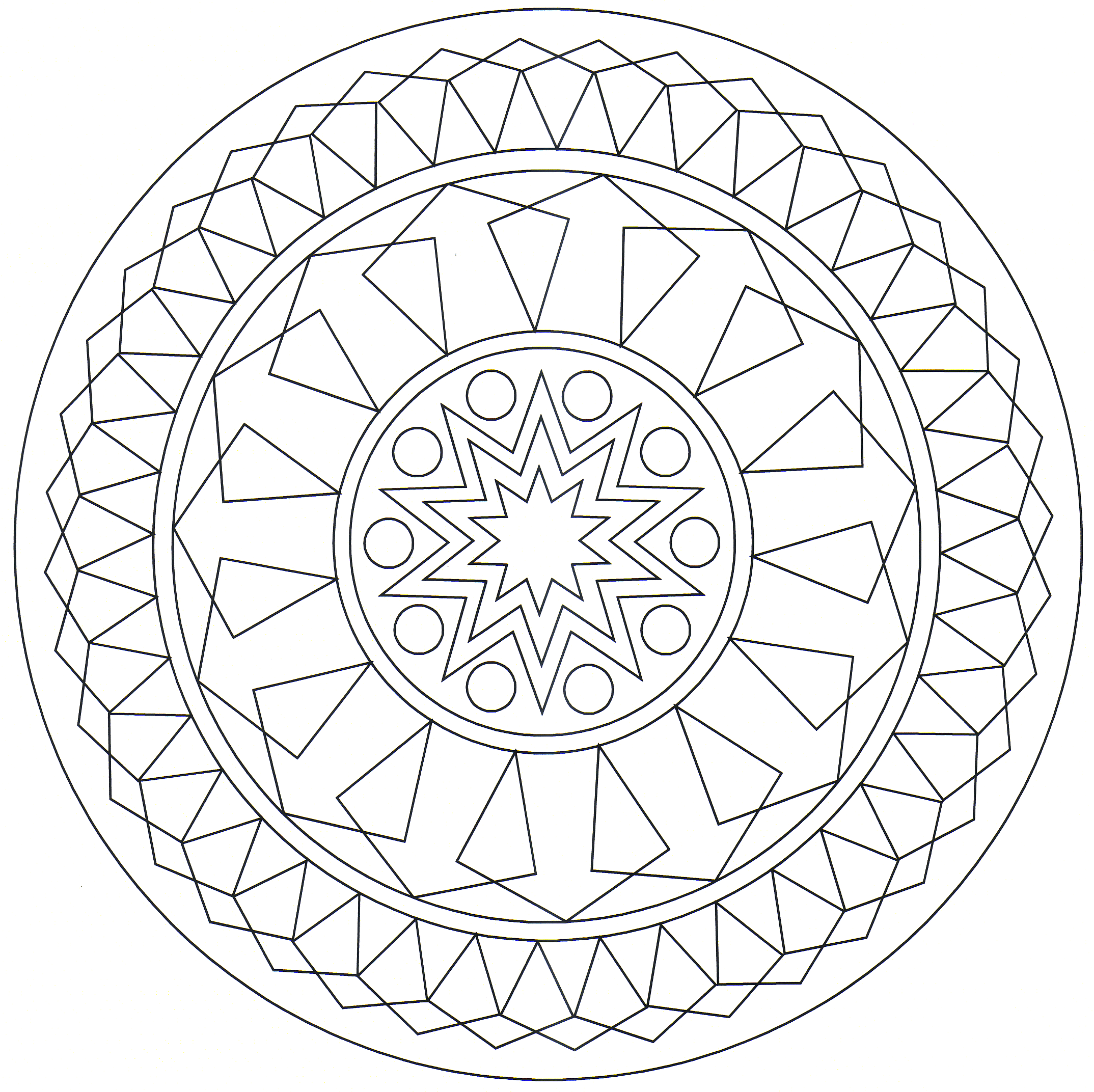

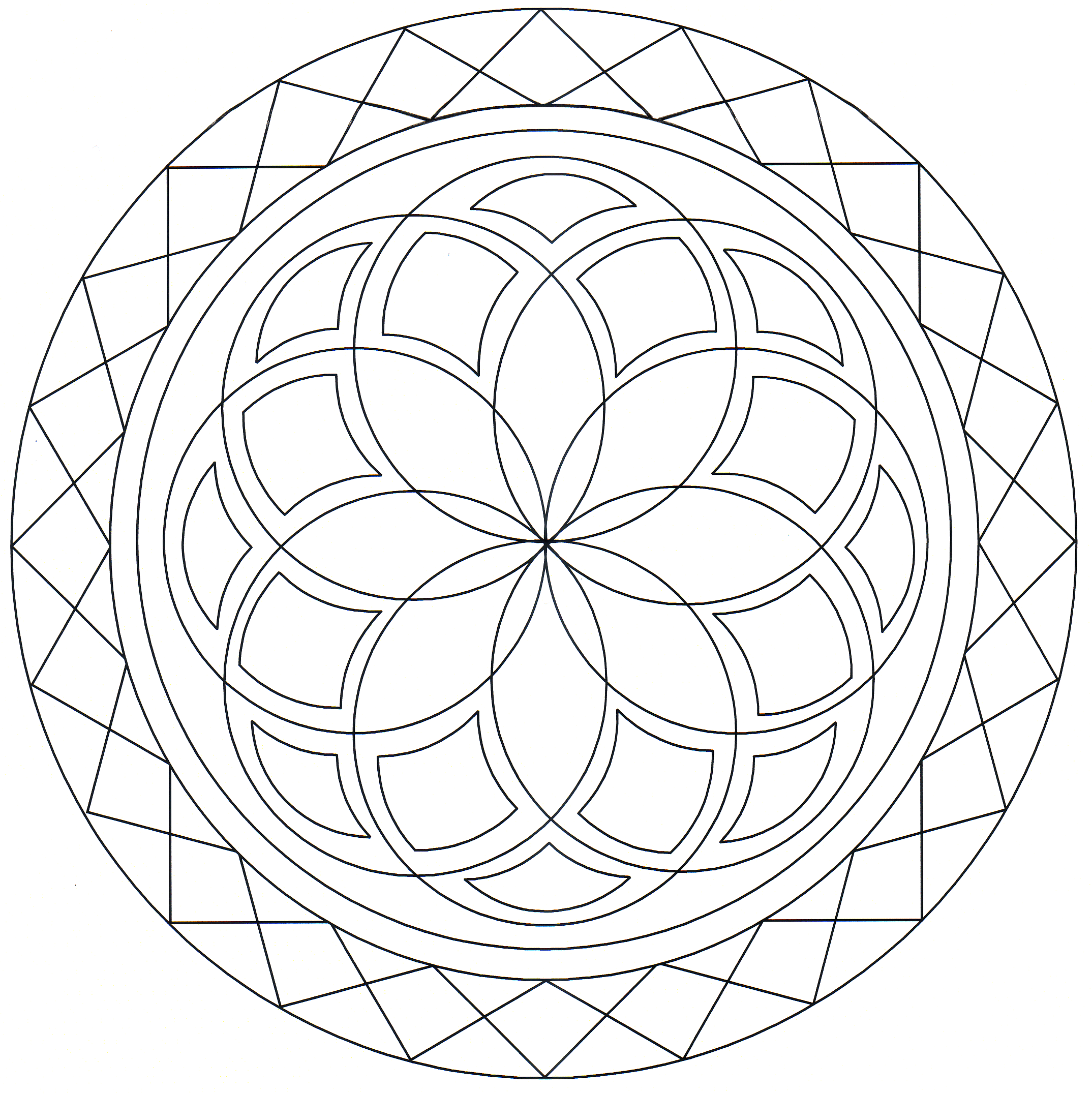

1. Beispiele für Mandalas
2. Grundkonstruktion eines
Beispiel-Mandalas
3. Grundkonstruktion sowie
deren Kopien erstellen
4. Beispiele für
Mandala-Konstruktionen aus verschiedenen Kulturbereichen
5. Wampum |
|
... und das ist der Downloadbereich zum fertigen Projekt
|
|
gearbeitet habe ich unter
DigCAD 4.0 - ein deutsches 2D-CAD-Programm
zu erschwinglichen Preisen mit allem von uns benötigten Funktionsumfang |
|
|
Erster deduktiver Schluss:
"... versuch', die Gemeinsamkeiten der Objekte sowie ihre Ausrichtung am
polaren Koordinatensystem zu erkennen und zu nutzen. Hier nun wird versucht, die
einzelnen Konstruktionsschritte, welche zu einem erfolgreichen Projekt
führen könnten, in Kurzform aufzuzeigen. Das Einhalten dieser Schritte
kann zu enormer Zeiteinsparung führen bzw. im Umkehrschluss einen
riesigen Aufwand verursachen und das ganze Projekt im Extremfall
unmöglich machen. |
|
... und das haben wir vor ;-)

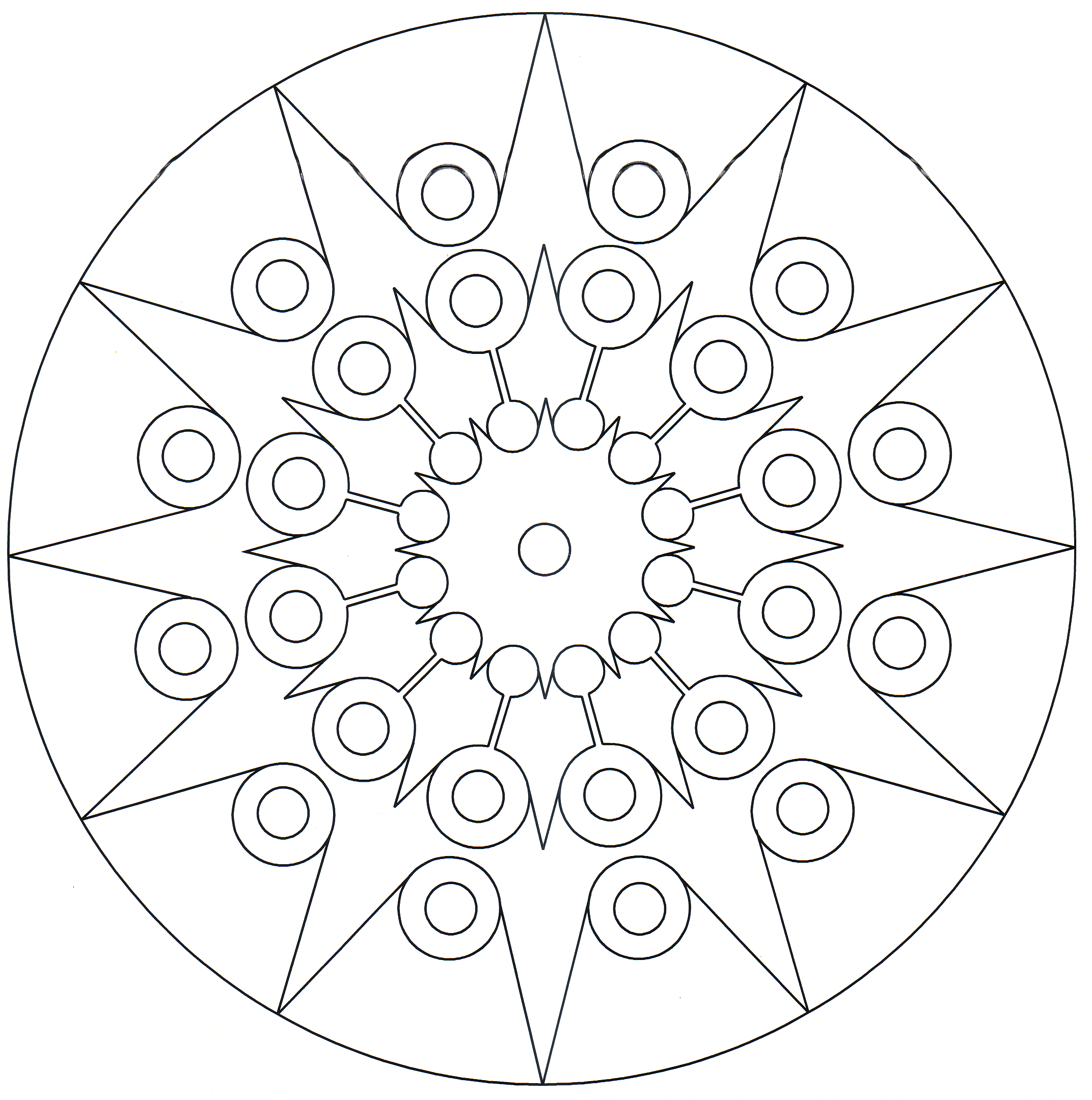

Vorbereitungen des Projektes
- abmalen (durchpausen und kopieren oder einscannen kann das
jeder - das ist uns aber zu billig)
- wir konstruieren - und wir nutzen dazu die Mittel der Geometrie ohne
irgendwelche Maßbezüge
- mit anderen Worten: solange die Proportionen einigermaßen stimmen,
kann man die Maße verändern
|
|

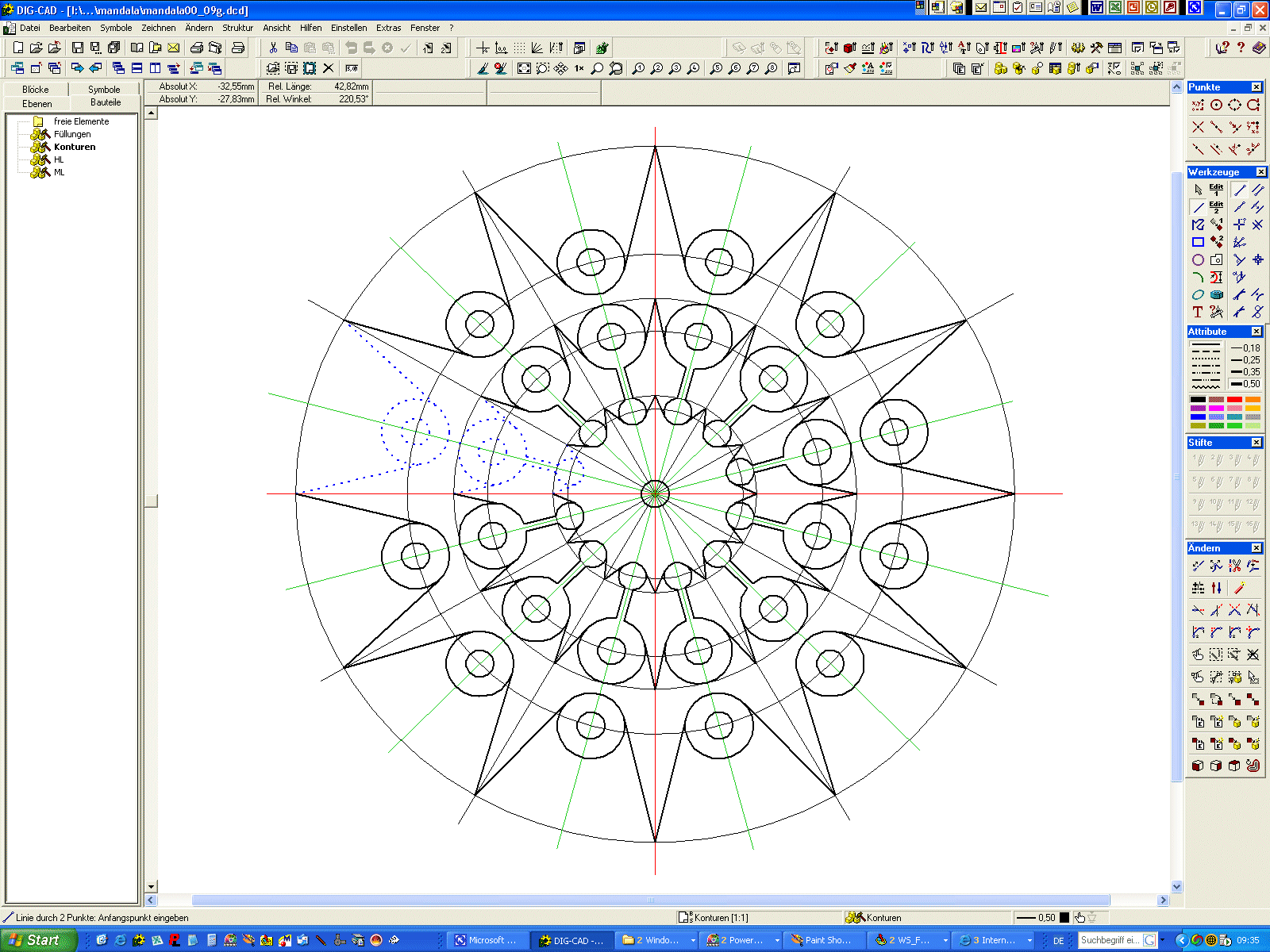

Vorbereitungen des Blattes
- Mittelpunkt festlegen
- Ebenen und Baugruppen definieren

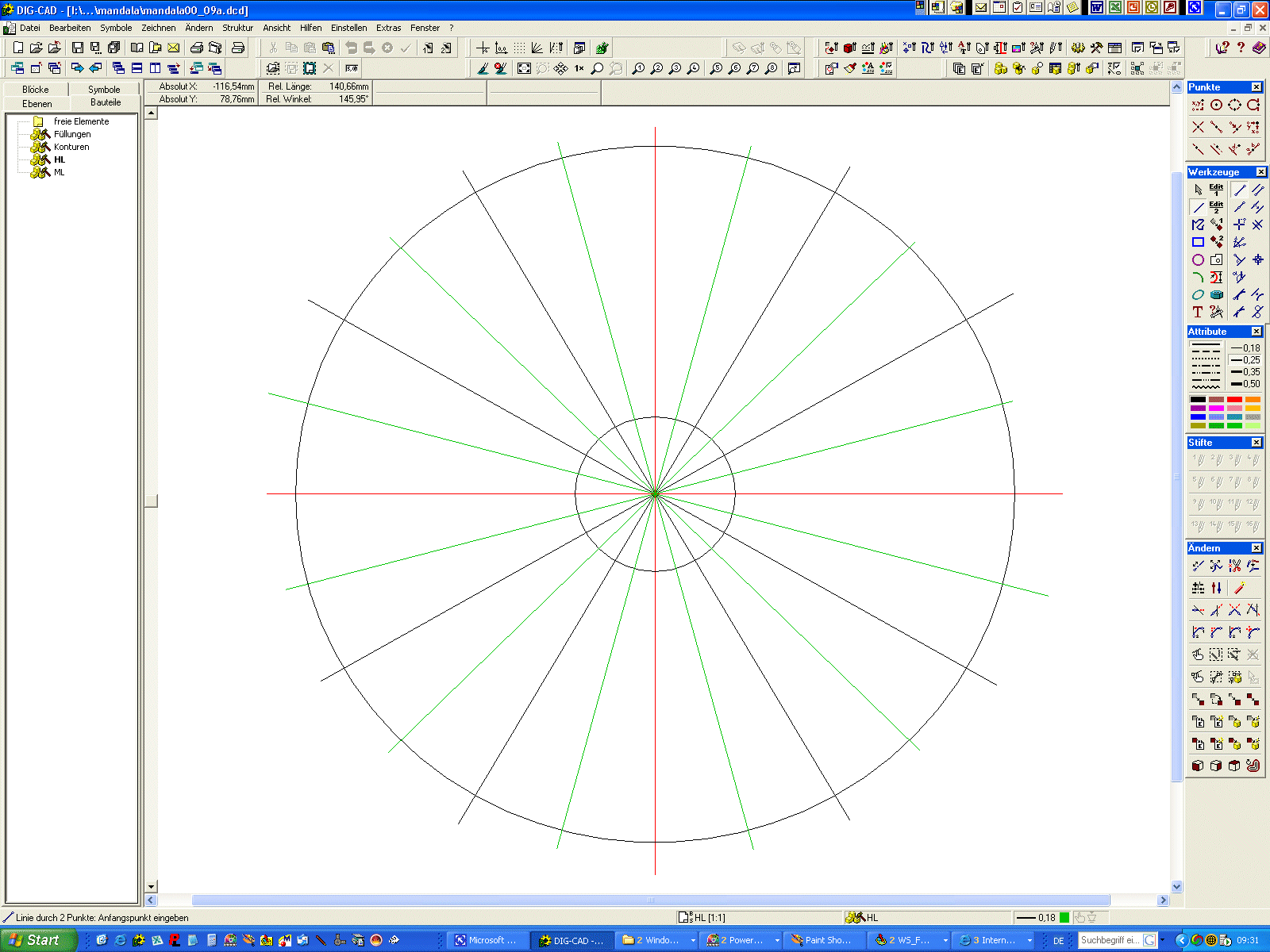

- Hilfsliniensystem erstellen
- für verschiedene Funktionen hab' ich die Hilfslinien farbig gesetzt
- ganz einfach, um in der Vielfalt nicht durcheinander zu geraten ;-)
- Mittellinien sind rot gesetzt
- Winkel mit Versatz von 30 ° sind jeweils schwarz
- Winkelhalbierende dann jeweils grün gesetzt
|
|
Konstruktion des ersten - und einzigen ;-) Objektes
- Hilfskreise ziehen
- als Maße hab' ich in Bezug auf das Original und mangels Erfahrung 7,
22,42 sowie 62 mm als Radius gewählt
- weitere Hilfskreise schneiden sich in den ersten Konturobjekten
- alle von mir verwendeten Maße gibt's hier
nochmals im Original ;-)
|
|

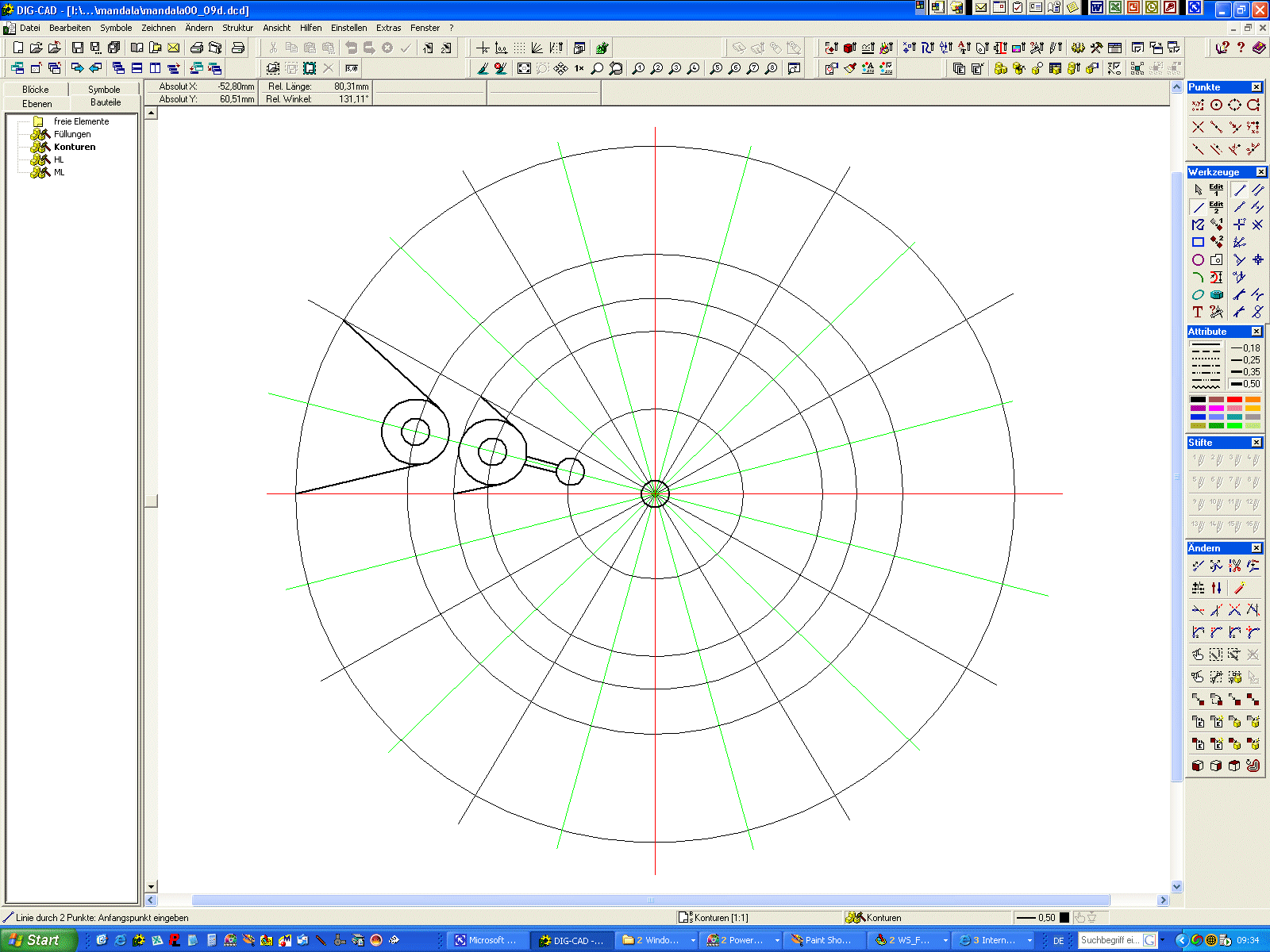

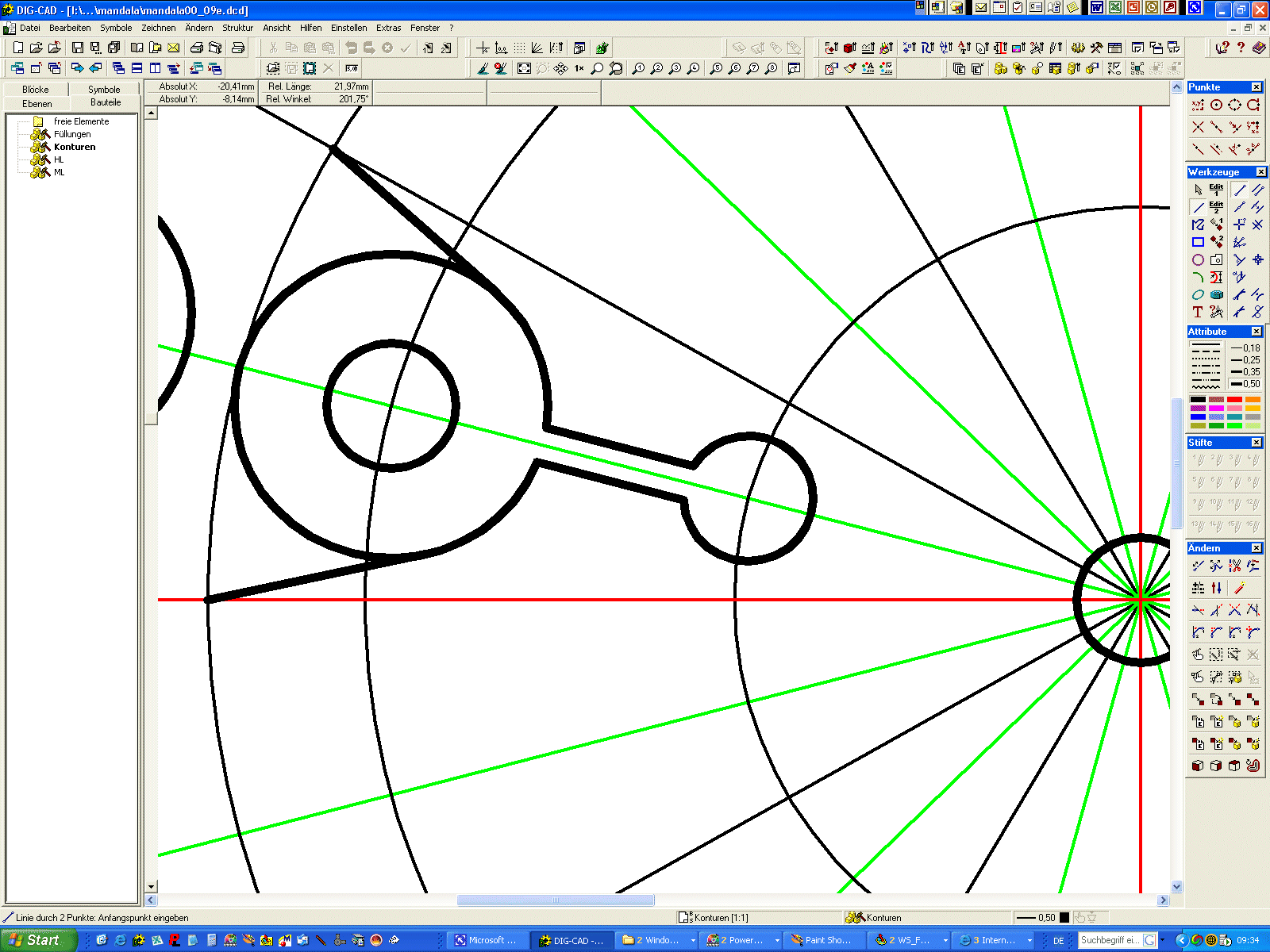

Schneiden der Konturkanten des Bezugsobjektes in unserem
Projekt
- Äquidistanden zu den Hilfslinien hab' ich mit Abstand von 1 mm
gezogen
- ... anschließend auf die Bezüge geschnitten ;-)
|
|

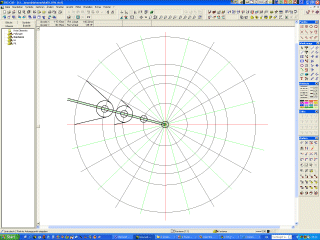

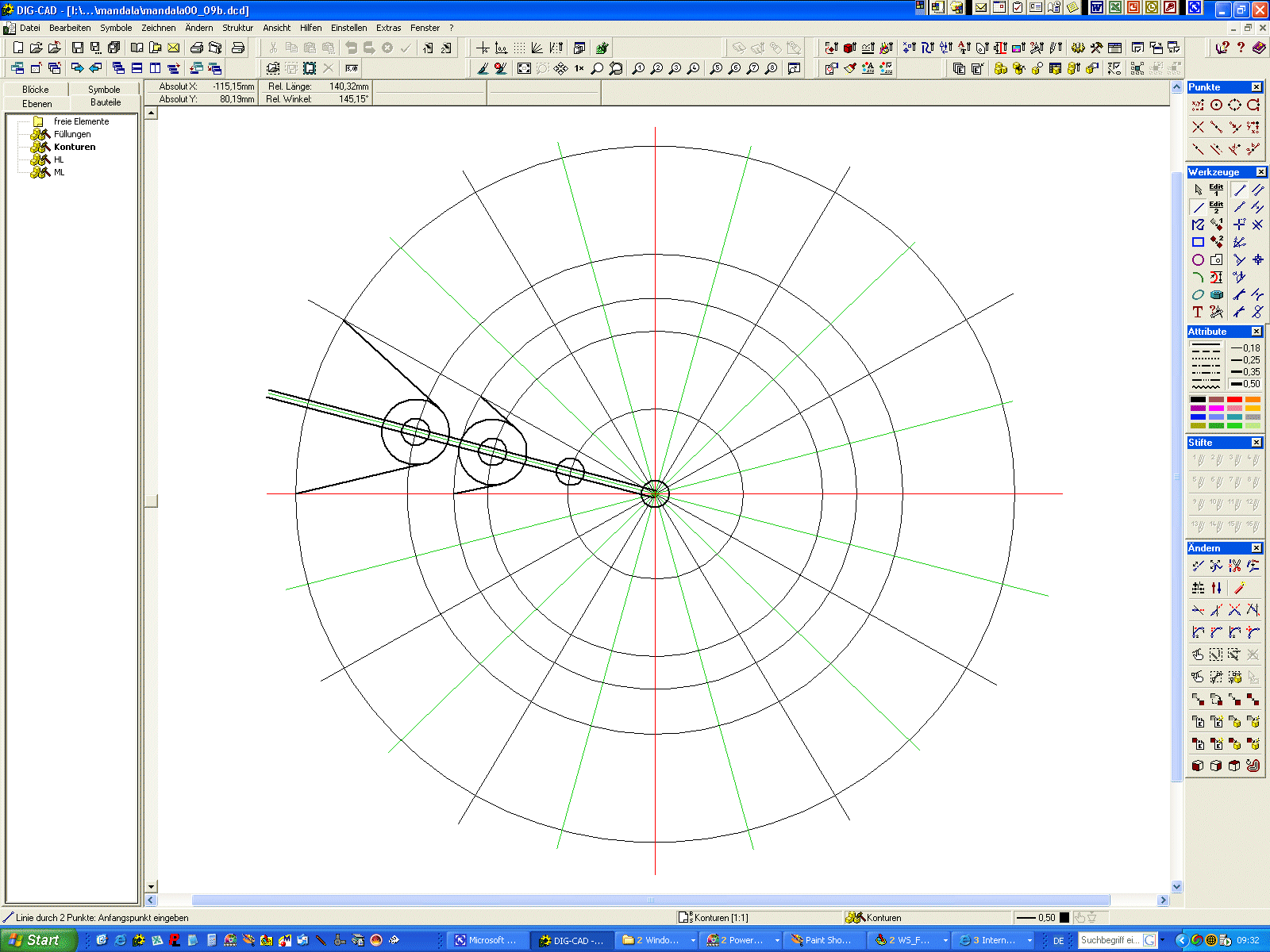

Schneiden der Kreise auf Bezug und Löschen überflüssiger
Komponenten
- Auftrennen der beiden in Bezug stehenden Kreise
- ... anschließend Restkomponenten löschen ;-)
|
|

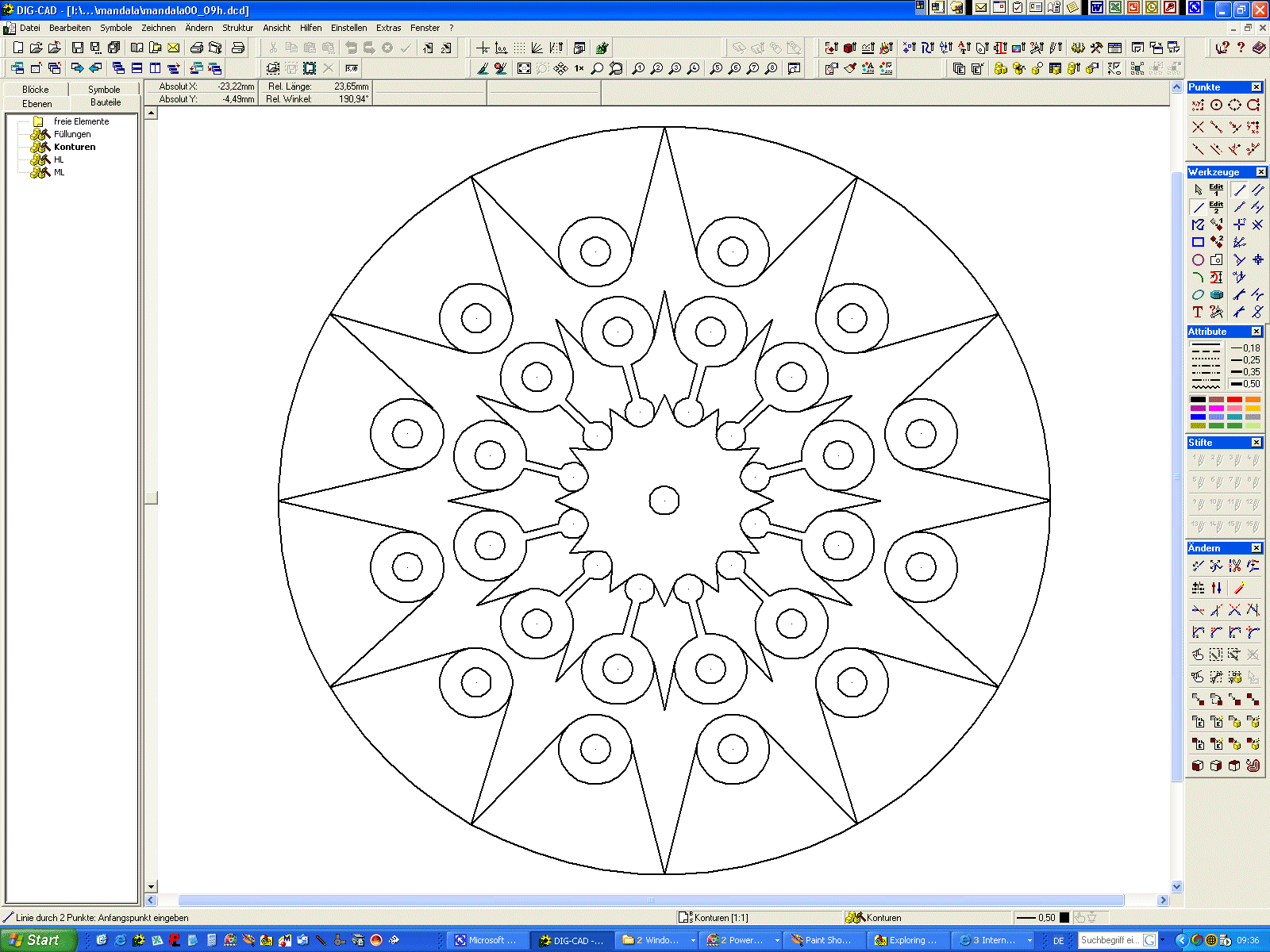

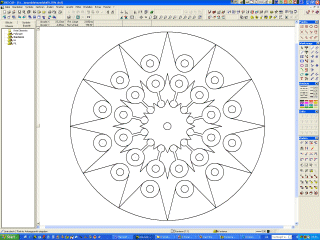

12 mal Kopieren am Mittelpunkt orientiert ergibt genau die
Seitenfüllung
- Grundobjekte alle markieren
- ... anschließend Drehen und Kopieren ;-)
|
|
Hilfs- und Mittellinien ausblenden (unsichtbar schalten über
die Ebenenverwaltung)
|
|

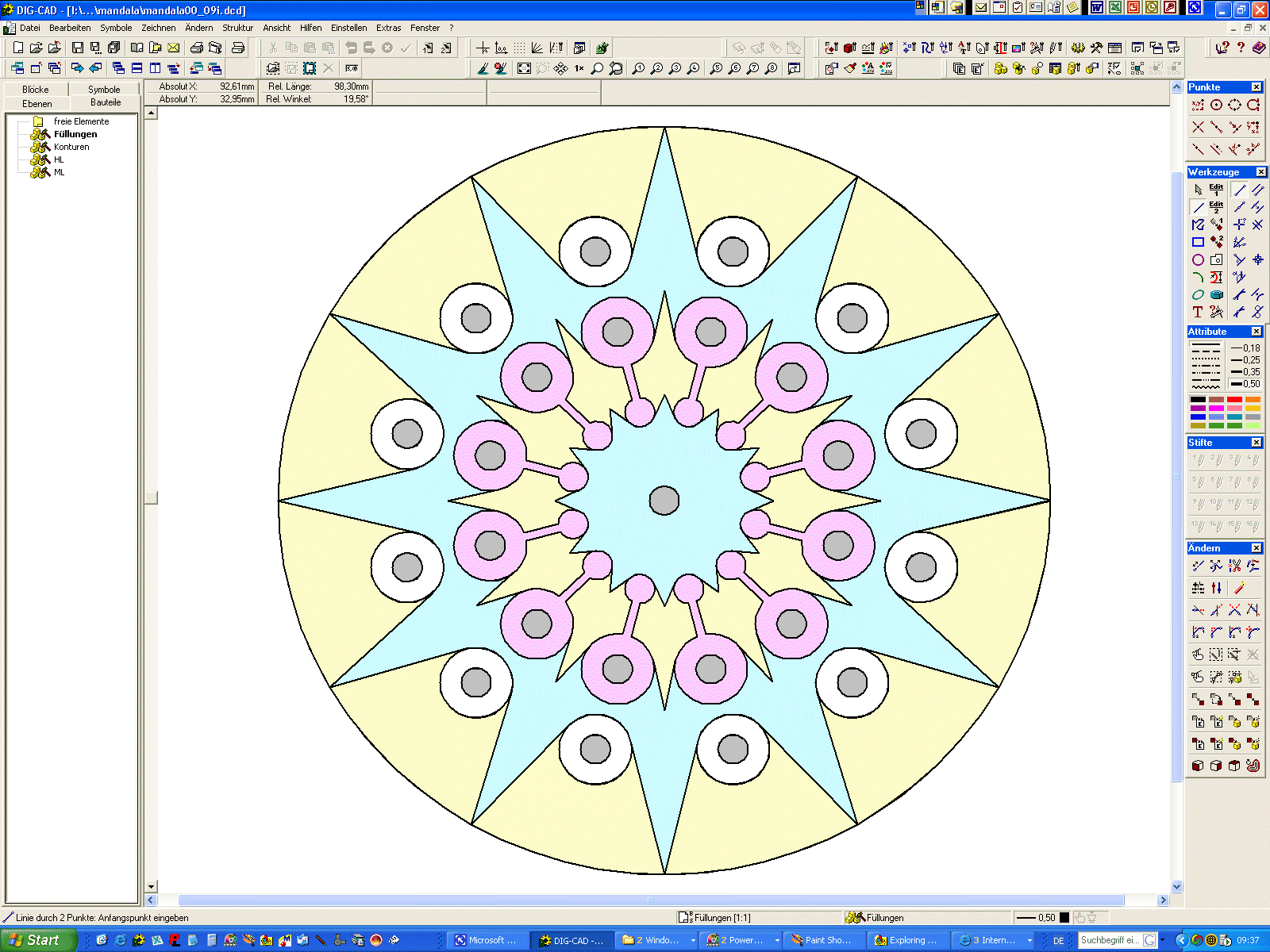

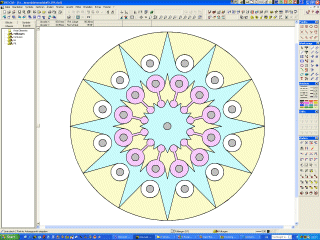

Farbfüllung mit beliebig gewählten Farben - Vorsicht neutrale
Pastelltöne sind geboten
- Umschalten von Baugruppe sowie Ebene nicht vergessen
- Farben definieren und ...
- ... anschließend Bereiche nach Wunsch einfärben ;-)
|
|

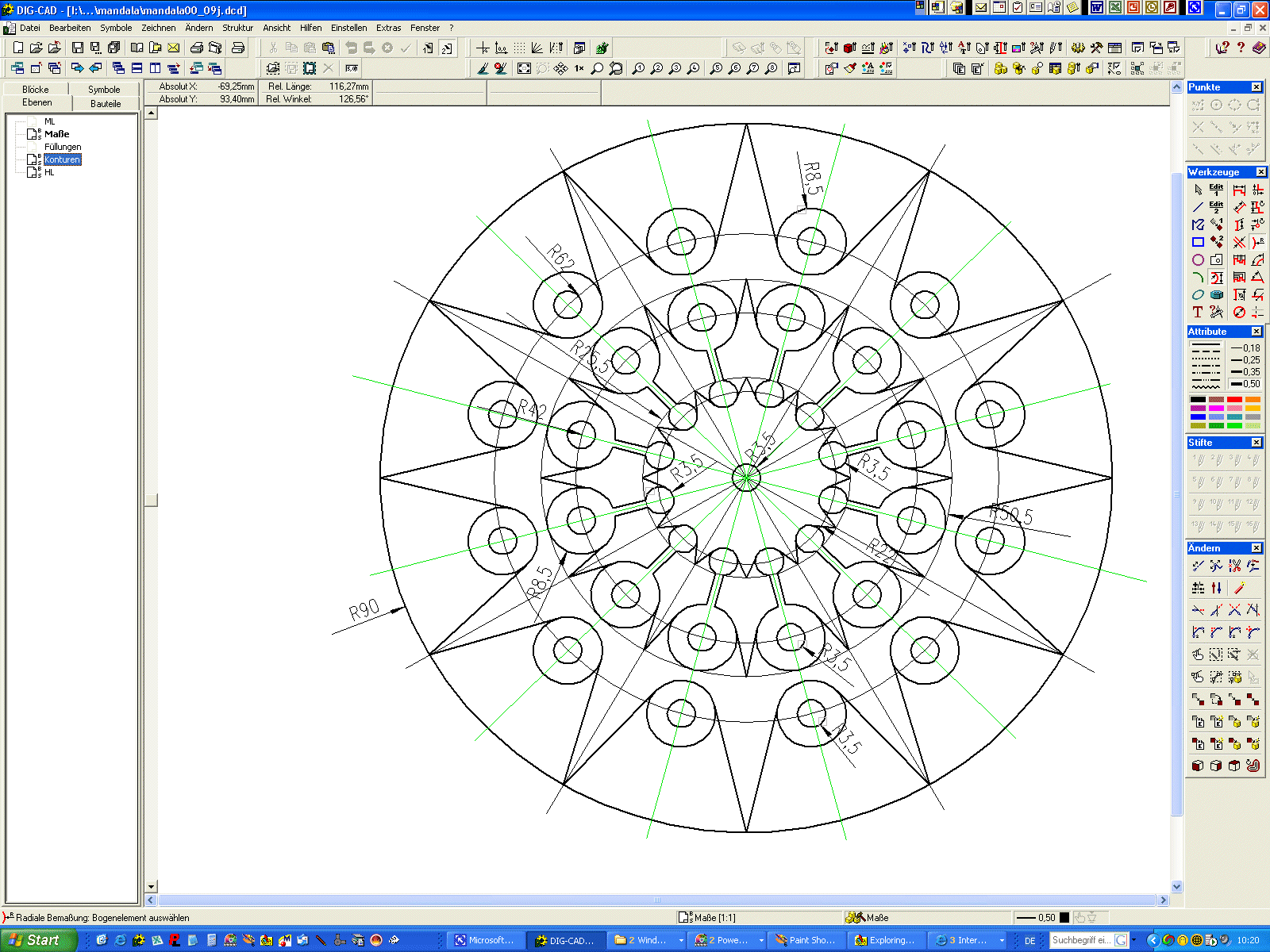

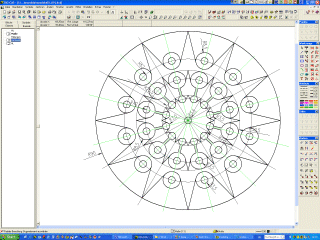

Konstruktion des ersten - und einzigen ;-) Objektes
- alle kleinen Kreise besitzen einen Radius von 3,5 mm
- 8,5 mm beträgt der Radius der größeren Kreise
- der erste Teilkreis liegt auf 22 mm mit Außenschnitt der
Konturkanten folgerichtig im Radius von 25,5 mm
- mit 42 mm orientieren wir uns am vorletzten Bezugskreis - auf ihm
liegt die äußere Kreiskontur mit ihrem jeweiligen Mittelpunkt
- der Abstand zwischen den Verschiebelinien von Kreisreihe eins zu
zwei beträgt 1mm
|
