Projekt 3 - Hauptspeicheraufteilung für 8-Bit Mikrorechner history menue Letztmalig dran rumgefummelt: 26.12.05 11:47:06
Die Hauptspeicher-Anordnung eines 8-Bit-Mikrorechners ist ein schönes Beispiel für die Erarbeitung von Grafiken via Kopie.
Dieses Projekt entstand in Vorbereitung einer Besonderen Lernleistung aus dem Schuljahr 2006, deren Thema die Gestaltung eines 8-Bit Mikrorechnerlernsystems war. Dieser sollte auf einem vorhanden System (LC-80) aufsetzen und selbigen aktuell weiter entwickeln. Da Speicherbauelemente mit 1 KByte mit Stand 2006 definitiv nicht mehr als Neukomponenten zu erwerben sind, musste nach der kleinstmöglichen Komponente Ausschau gehalten werden und diese logisch in das Rechnerkonzept eingebunden werden. Kleinstmögliche Bausteine im ROM- sowie auch im RAM-Bereich sind 8 KByte-Bauelemente. Damit ist jedoch eine komplett neu gestaltete Adressrechnung notwendig.

  1. Blatt einrichten und Hilfesystem aufbauen
  2. Projektentwicklung

... und das ist der Downloadbereich zum fertigen Projekt

Speicheraufteilung eines 8-Bit-Mikrorechners

Mehr zum LC-80-Projekt findet man hier



1. Gitter Modell history menue scroll up
wenn keine Maße für das Projekt vorgegeben sind, suche günstige Maße (Vielfache der Teilobjekte) - niemals irgendwohin schieben - es könnte sein, dass man für die Konstruktion den Bezug später benötigt
immer von einem Mittelpunkt aus arbeiten

2. Projektentwicklung history menue scroll up
Hier nun wird versucht, die einzelnen Konstruktionsschritte, welche zu einem erfolgreichen Projekt führen könnten, in Kurzform aufzuzeigen. Das Einhalten dieser Schritte kann zu enormer Zeiteinsparung führen bzw. im Umkehrschluss einen riesigen Aufwand verursachen und das ganze Projekt im Extremfall unmöglich machen.

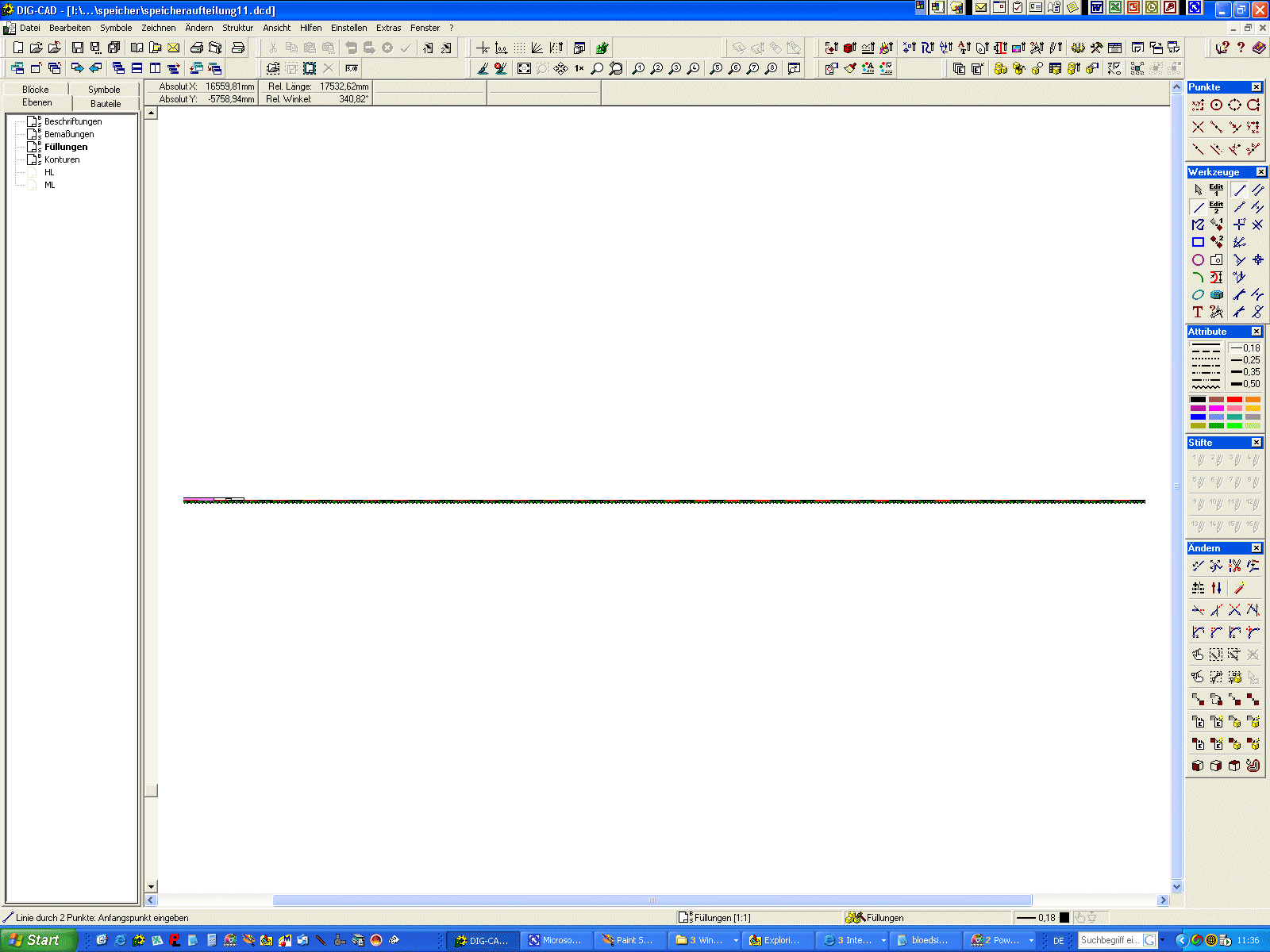

Vorbereitungen des Blattes
  • Mittelpunkt festlegen
  • Ebenen und Baugruppen definieren

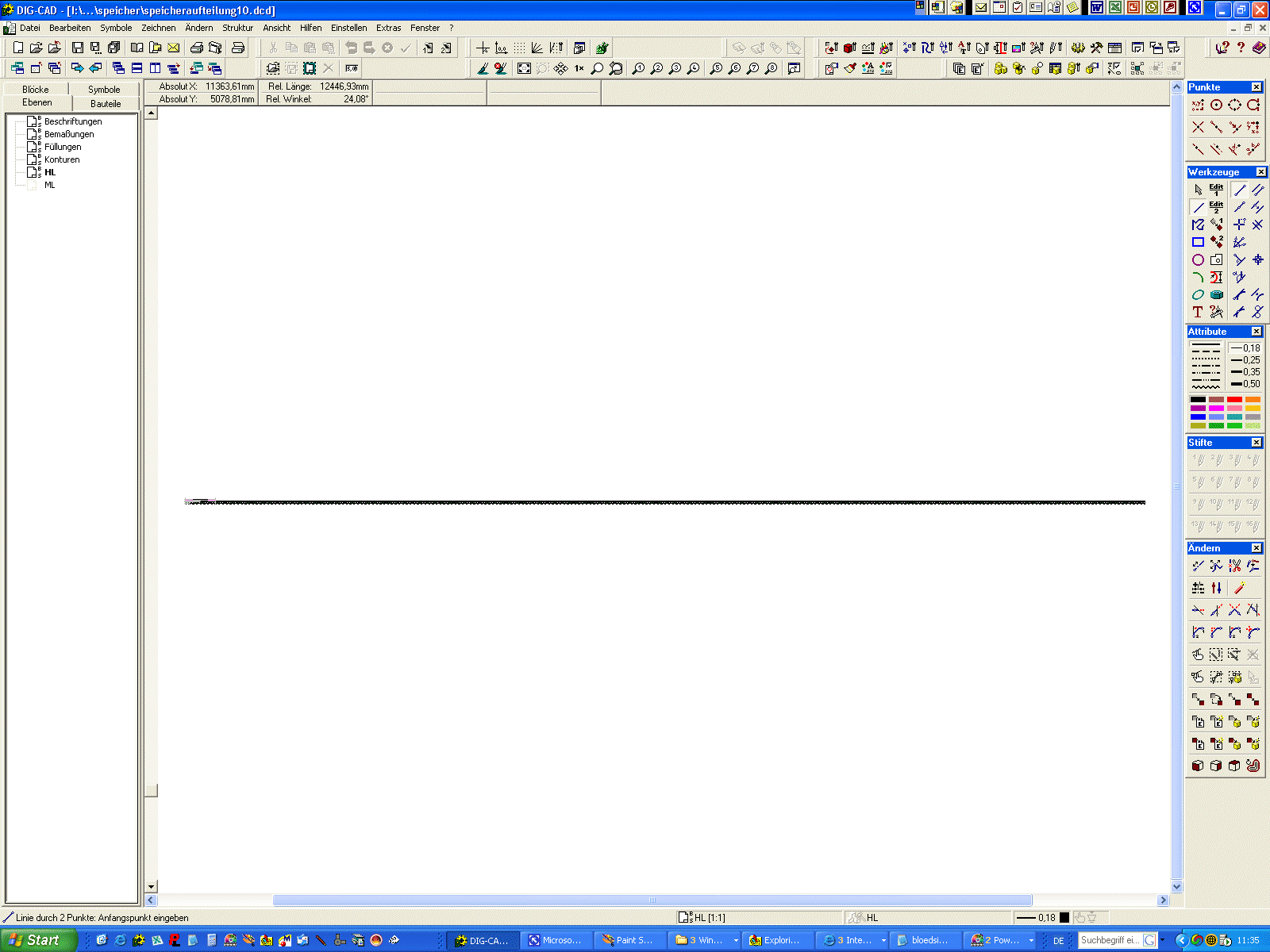

  • Hilfsliniensystem erstellen

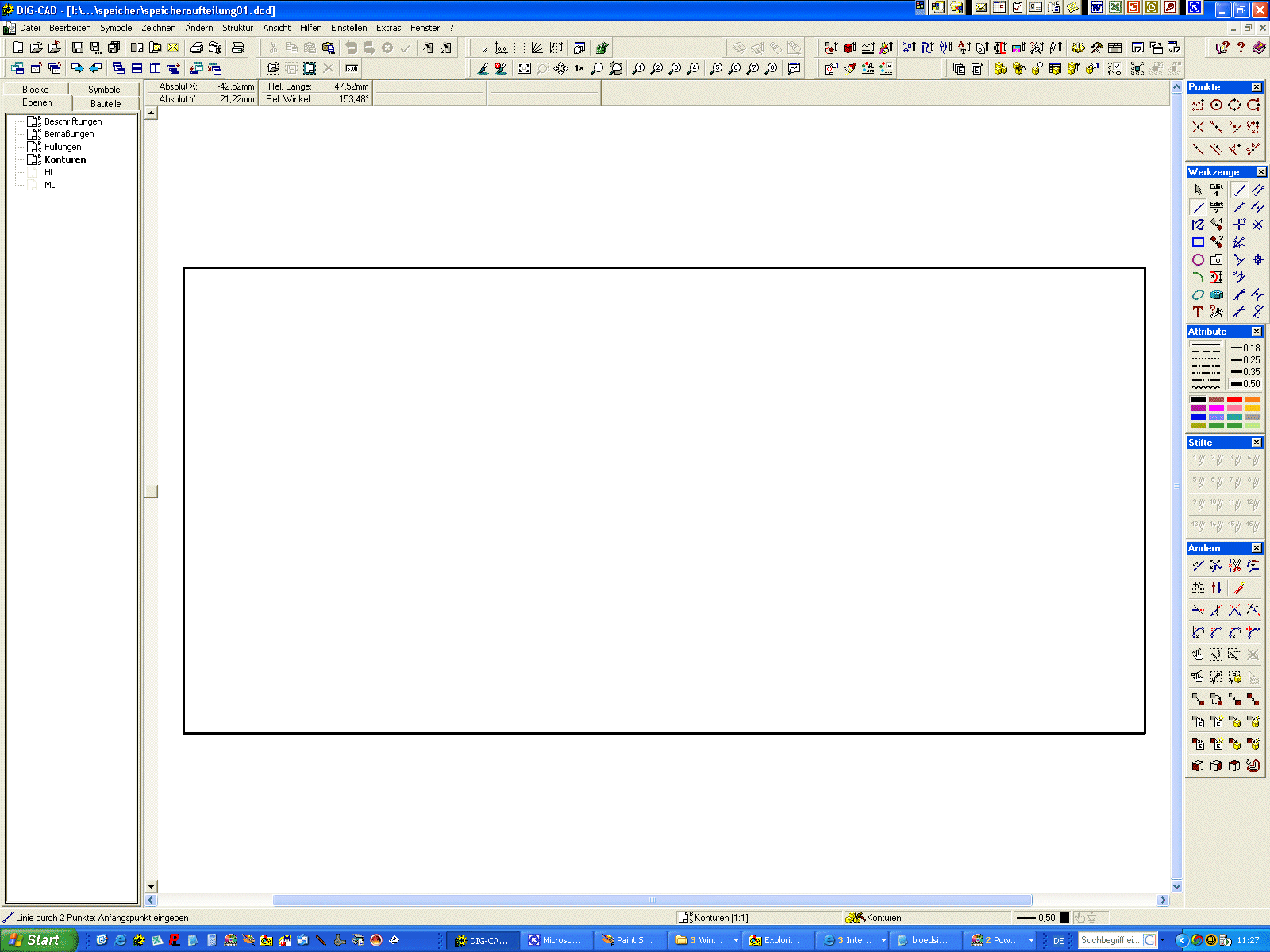

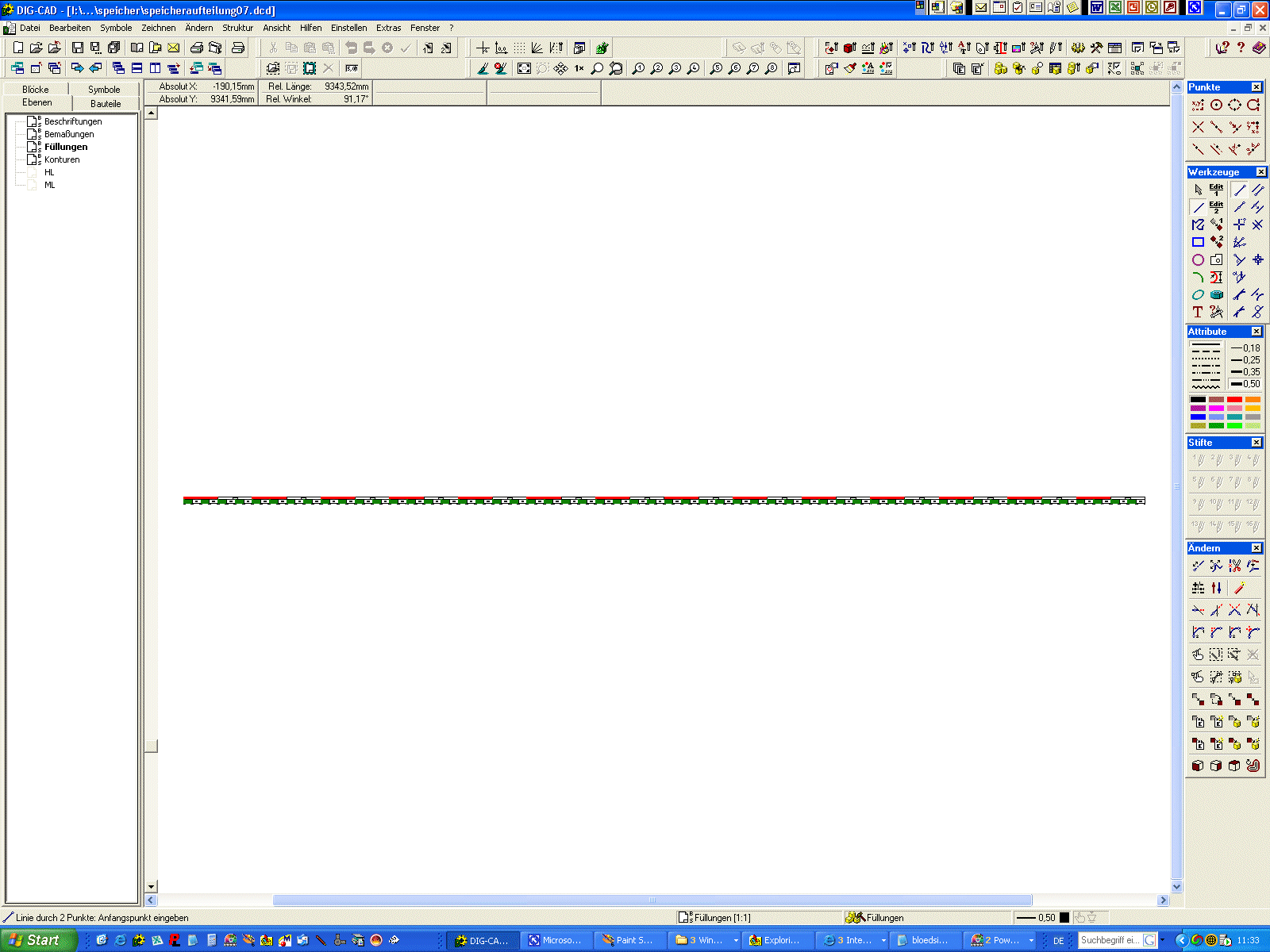

Baugruppen definieren und Grundkontur für 256 Byte anstzenn

Download als DigCAD 4.0-Datei

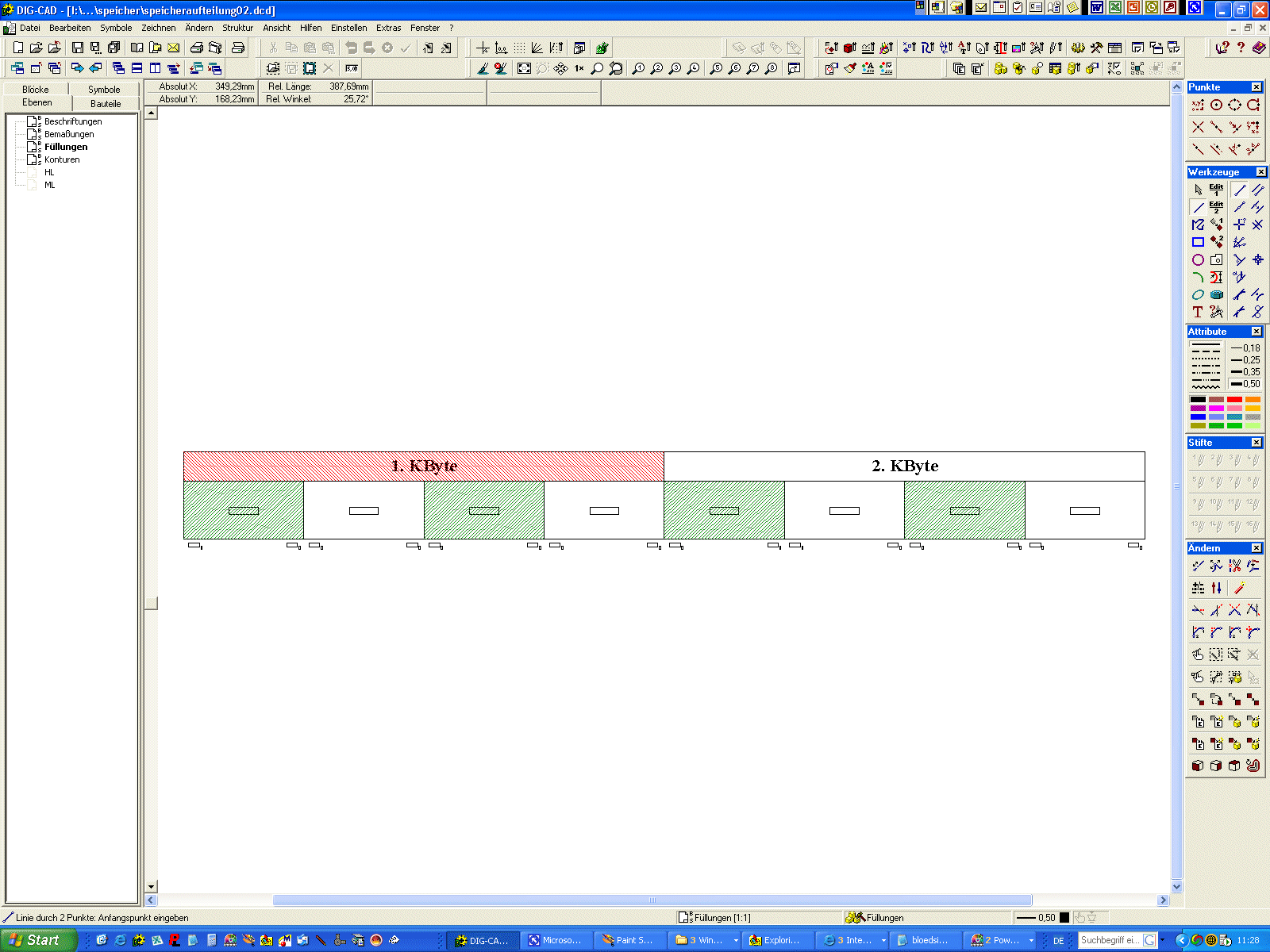

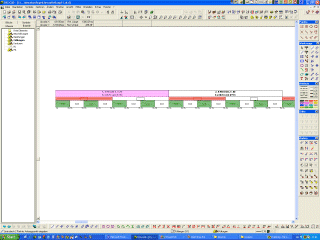

die ersten 2 KByte darstellen

Download als DigCAD 4.0-Datei

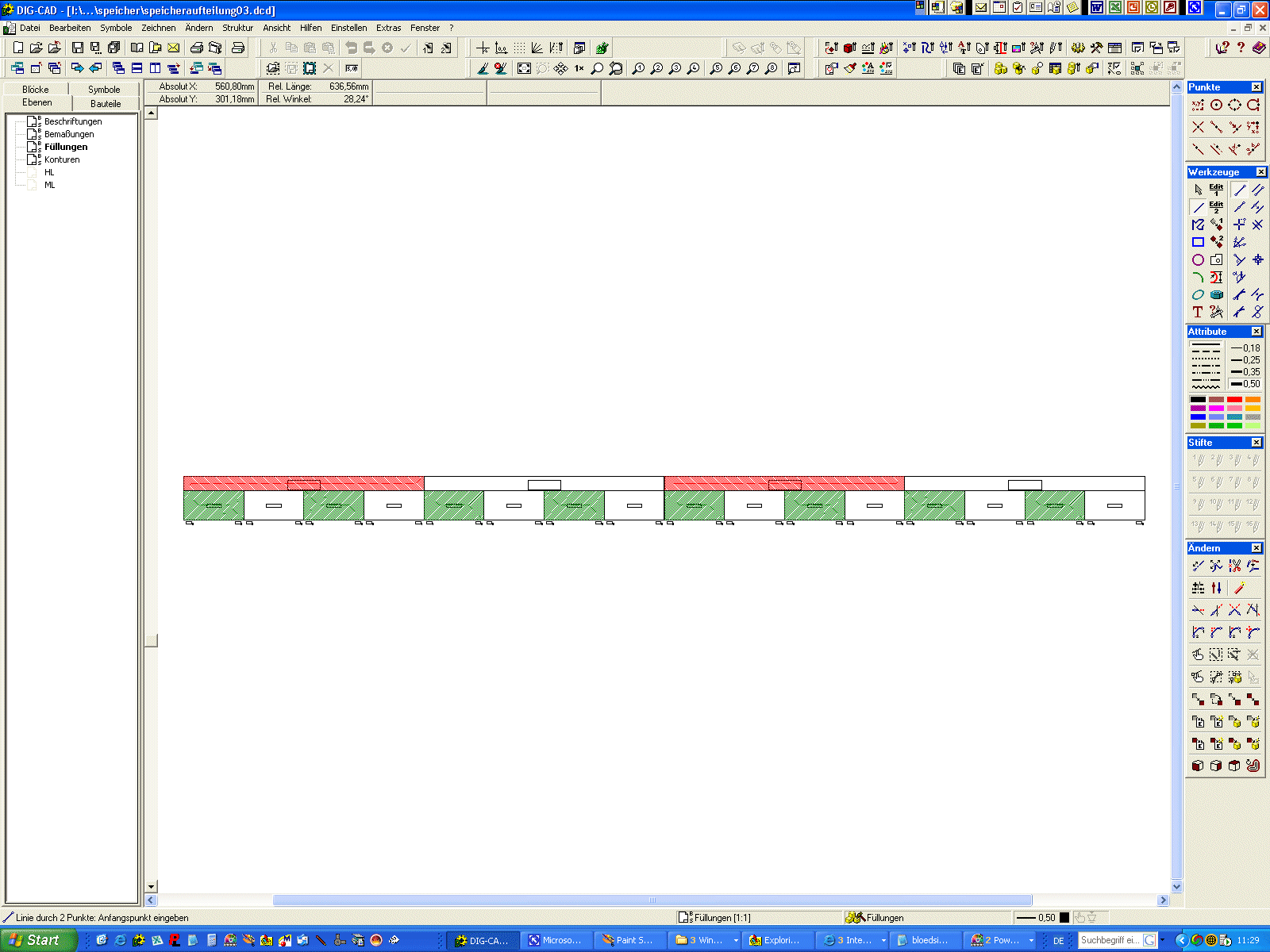

der Bereich von 0000H bis 0FFFH

Download als DigCAD 4.0-Datei

der Bereich von 0000H bis 2FFFH

Download als DigCAD 4.0-Datei

der Bereich von 0000H bis 3FFFH

Download als DigCAD 4.0-Datei

der Bereich von 0000H bis 3FFFH

Download als DigCAD 4.0-Datei

der Bereich von 0000H bis 4FFFH

Download als DigCAD 4.0-Datei

der Bereich von 0000H bis 6FFFH

Download als DigCAD 4.0-Datei

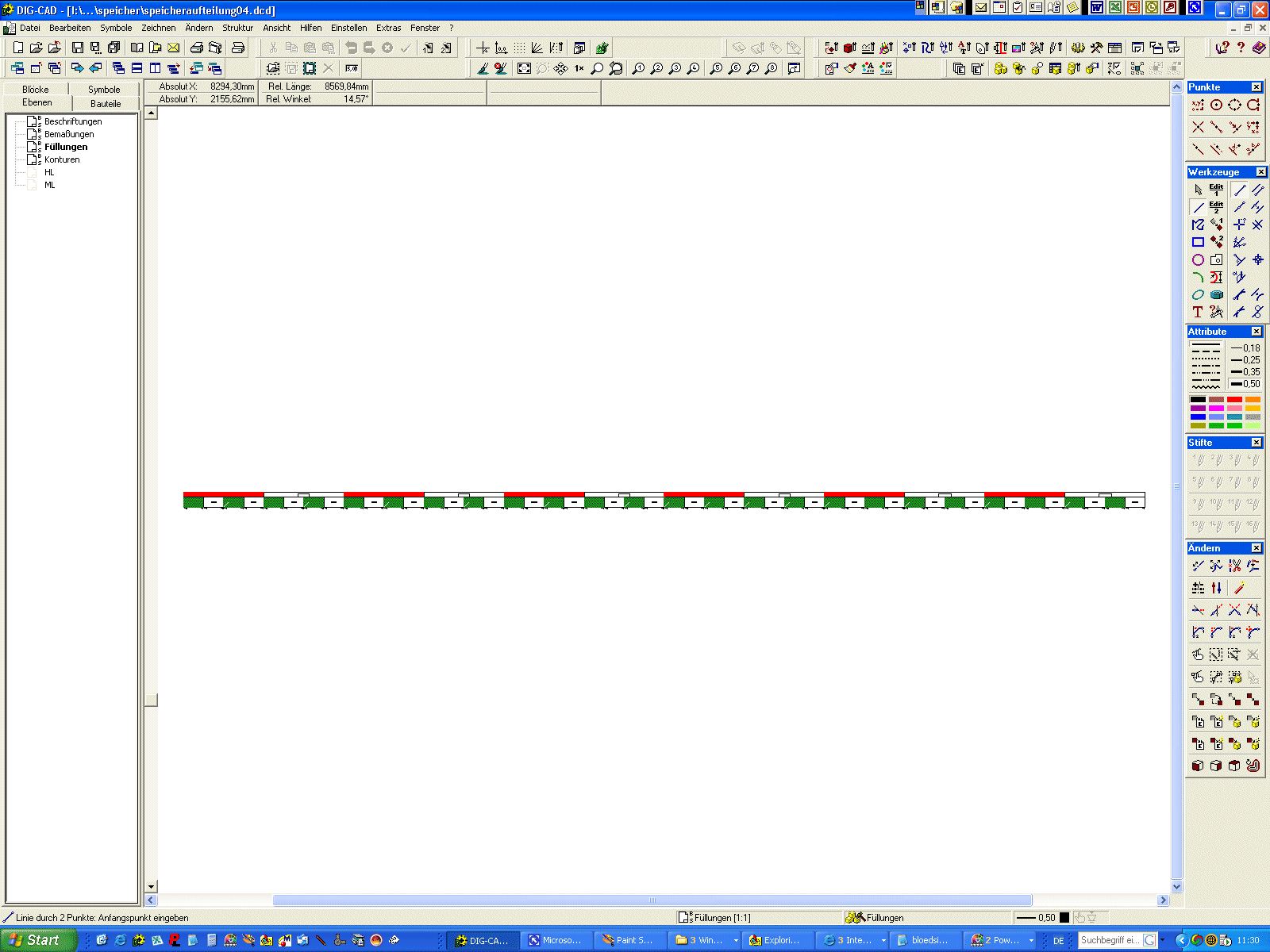

der Bereich von 0000H bis 7FFFH

Download als DigCAD 4.0-Datei

der Bereich von 0000H bis 7FFFH

Download als DigCAD 4.0-Datei

der Bereich von 0000H bis 7FFFH

Download als DigCAD 4.0-Datei

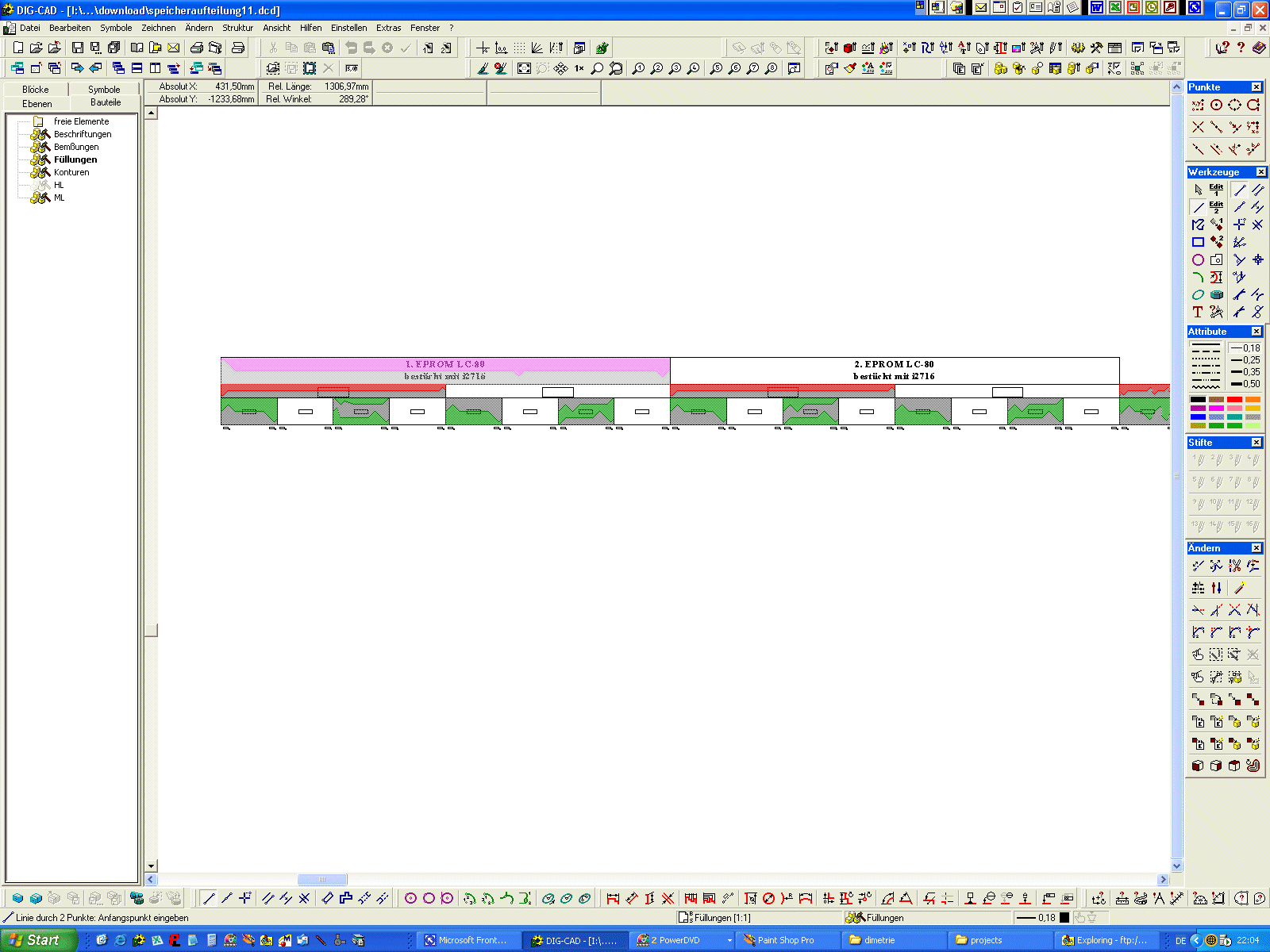

der Bereich von 0000H bis FFFFH

Download als DigCAD 4.0-Datei

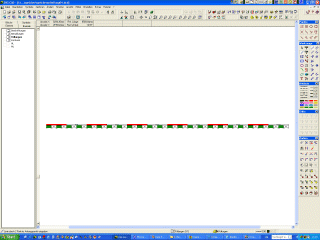

Konturen ziehen und Kopieren
  • Linienstärke 0,5 mm
  • alle Konturen in der Kontureben einzeichnen
  • Hilfslinien für die Kopien konstruieren
  • Kopien erstellen
