| 2.4. Schriften in CAD-Systemen |
|
|
Letztmalig dran rumgefummelt: 03.10.05 17:57:43 |
 |
Manche der dargestellten Schriftnormen haben sich überholt und werden in ihrem Geltungsbereich immer weiter eingeschränkt. Dennoch verbleiben genügend festgeschriebene Gestaltungsregeln für das Layout technischer Dokumentationen. | ||
 |
1. Schriftformen allgemein 2. Schriftform B, vertikal 3. Schriftform B, kursiv 4. Praktische Arbeitshinweise |
||
|
|
| 1. Schriftformen - allgemeine Betrachtungen |
|
|
 |
|
|
Für die Gestaltung der Schriftlayouts in technischen Dokumentationen gelten wie auch im Grafik- und Designbereich feste Regeln, welche hier nur noch via Standard in den Stand eines Gesetzes erhoben worden sind. | ||||||||
|
Schriftstandards |
|||||||||
|
... und so berechnen wir das Höhen- und Breitenverhältnis von Schriften

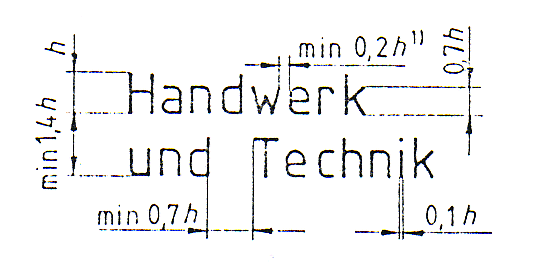

Standardisierte Schrifthöhen |
||||||||
|
Die Höhe der Großbuchstaben soll mindestens 2,5 mm betragen | ||||||||
|
bei gleichzeitiger Verwendung von Groß- und Kleinbuchstaben muss sie mindestens 3,4 mm betragen | ||||||||
|
in Deutschland sind die Zeichen für 7 und a anders definiert | ||||||||
|
aus optischen Gründen kann der Zeichenabstand auf 0,1 h verringert werden |
| 2. Schriftform B, vertikal |
|
|
|

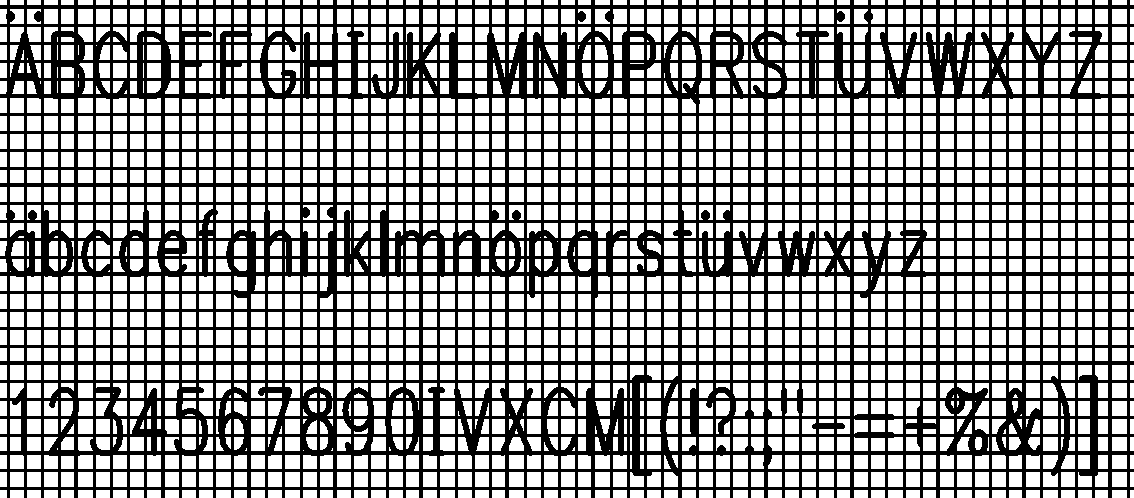

Vertikale Nomrschrift nach DIN 6776-1 : 1976-04
|

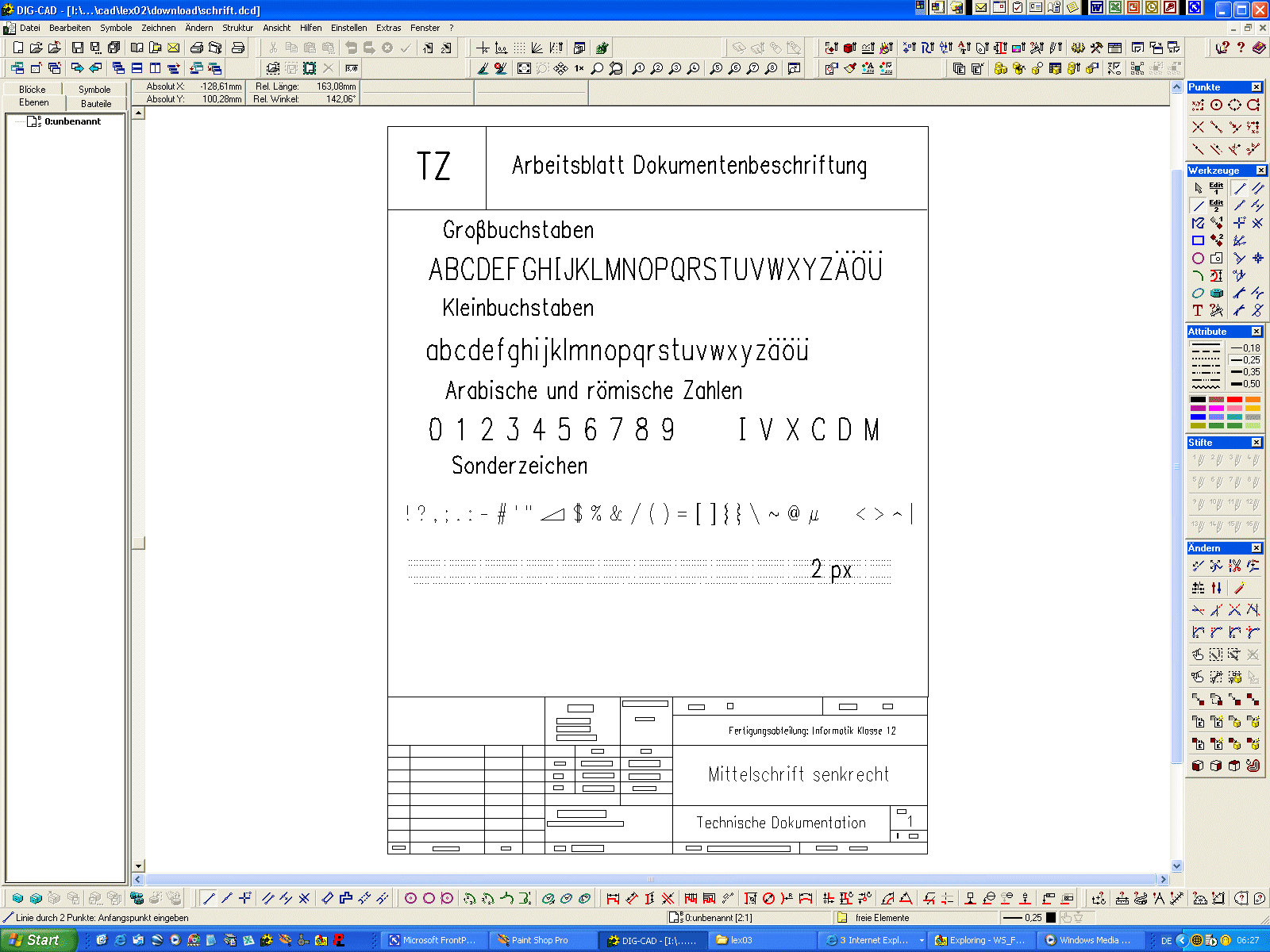

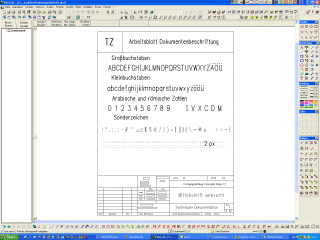

Sonderzeichen müssen über die Sonderzeichenfunktion des jeweiligen CAD-Programmes aufgerufen werden |
|
Aus dem Hauptfenster "besorgen" wir uns zwei Steuerelemente, nämlich ein Label  (Textfeld) und einen Button  (Schaltknopf). |
| 3. Schriftform B, kursiv |
|
|
|

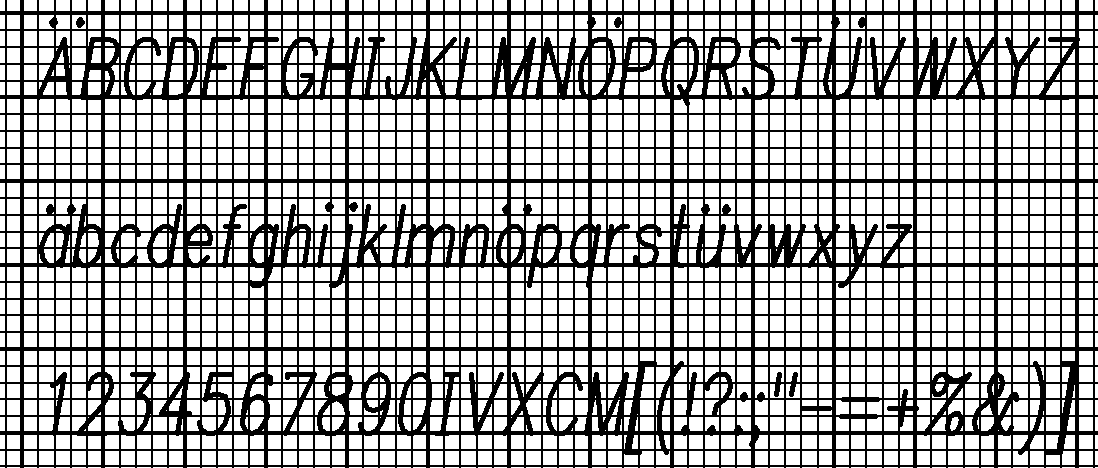

Kursive Nomrschrift nach DIN ISO 5455 : 1979-12
|
die Kursivschrift soll nur für Maßbuchstaben in gedruckten Unterlagen angewandt werden |
|
als Neigungswinkel wurden 10° Grad gewählt |

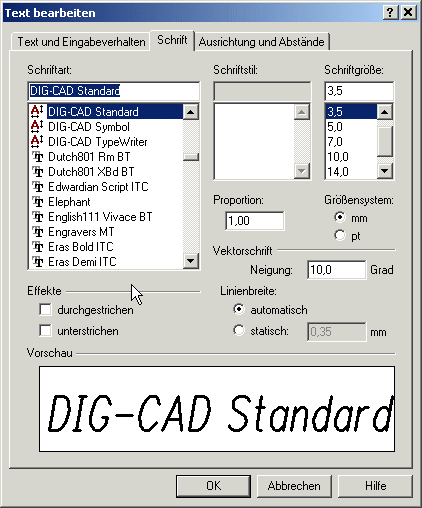

Einstellung der Schriftneigung in DIGCAD
| 4. Praktische Hinweise zur Schriftgestaltung |
|
|
|
|
da im Maßstab 1 : 1 gezeichnet werden sollte, immer zuerst eine Schriftprobe für unbemßte Gegenstände, um sicher zu stellen, dass Schriftgröße 3,5 auch alles sinnvoll beschriften kann |
|
sei froh, dass Du keine Standardschrift mehr per Hand darstellen musst ;-) |
